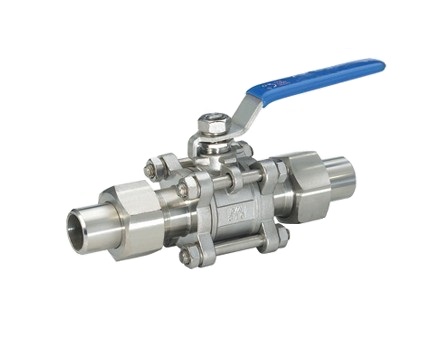

Q21F不锈钢活接球阀

型号:Q21F

产品时间:2012-06-20

简要描述:

Q21F不锈钢活接球阀是为解决焊接时产生的高温而损坏密封件的问题,而专门设计的旋球阀,当焊接时,拿下活接进行对焊。从而保护了旋球阀的四氟密封。

详细介绍

一、Q21F不锈钢活接旋球阀概述:

   Q21F不锈钢活接球阀是为解决焊接时产生的高温而损坏密封件的问题,而专门设计的旋球阀,当焊接时,拿下活接进行对焊。从而保护了旋球阀的四氟密封。三片式活接对焊旋球阀属于手动类旋球阀。旋球阀是用带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的阀门。旋球阀的启闭件是一个有孔的球体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。旋球阀主要用于截断或接通管道和设备介质,也可用于流体的调节与控制,旋球阀流体阻力小,结构简单,体积小,重量轻,紧密可靠,操作维修方便,不会引起阀门密封面的侵蚀,适用范围广。



二、产品特征

公称压力

1.6-6.4MPa

适用稳定范围

-20~232℃~350℃

适用介质

水、油、气及某些腐蚀性液体(W。O。G)

对焊标准(BW)

GB12224.ANSIB16.25



三、主要零件材料

零件名称

材质

阀体

不锈钢CF8M

密封圈

聚四氟乙烯PTFE

阀盖

不锈钢CF8/CF8M

球体

不锈钢CF8

阀杆

不锈钢SS316

螺母

不锈钢CF8

垫圈

聚四氟乙烯PTFE

手柄套

塑料

手柄

不锈钢SS304

压紧螺母

不锈钢SS304

弹簧垫圈

不锈钢SS304

锁片

不锈钢SS304

螺栓

不锈钢SS304

套管

不锈钢CF8



四、主要连接尺寸及重量

SIZE

1/4"

3/8"

1/2"

3/4"

1"

1-1/4"

2-1/2"

2"

d

11.6

12.7

15

20

25

32

38

50.8

D

17

17

21

26

31

38

46

60

L

150

150

180

195

210

225

260

300

H

48

48

54

57

72

79

81

97

E

120

120

120

130

154

154

185

185
