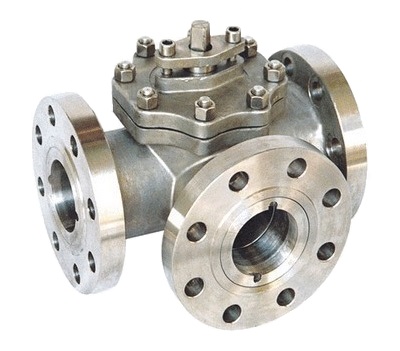

Q45F三通T型球阀

型号:Q45F

产品时间:2012-06-20

简要描述:

三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。L型只能连接相互正交的两条管道,不能同时保持第三条管道的相互连通,只起分配作用。

详细介绍

一、Q45F三通T型球阀概述:

   Q45F三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。L型只能连接相互正交的两条管道,不能同时保持第三条管道的相互连通,只起分配作用。

产品特点

   1、三通球阀在结构上采用一体化结构,4面阀座的密封型式,法兰联接少,可靠性高,设计实现了轻量化

   2、三通球芯分T型和L型,使用寿命长,流通能力大,阻力小

   3、球阀按作用式分单作用和双作用两种型式,单作用式的特点是一旦动力源发生故障时,球阀将处于控制系统要求的状态。



二、主要零件材料:

序号
No.

材料标准

材料牌号

碳钢

不锈钢

零件名称

GB

ASTM

GB

ASTM

01

排污塞

2Cr13

A276-410

1Cr18Ni9Ti
1Cr18Ni12Mo2Ti

F304/F316/
F304L/F316L

02

阀体

WCB

A216-WCB

ZG1Cr18Ni9Ti
ZG1Cr18Ni12M02Ti

CF8/CF8M/
CF3/CF3M

03

阀座O形圈

氟橡胶

氟橡胶

氟橡胶

氟橡胶

04

阀座弹簧

17-7PH

17-7PH

17-7PH

17-7PH

05

阀座

PTFE;PPL

PTFE;PPL

PTFE;PPL

PTFE;PPL

06

阀座支承圈

25镀铬
25HRC

A105镀铬
A105HRC

1Cr18Ni9Ti
1Cr18Ni12Mo2Ti

F304/F316/
F304L/F316

07

球体

1Cr18Ni9Ti

304

1Cr18Ni9Ti
1Cr18Ni12Mo2Ti

F304/F316/
F304L/F316

08

球体键

40Cr

40Cr

1Cr17Ni2

1Cr17Ni2

09

上阀杆

2Cr13

A276-410

1Cr18Ni9Ti
1Cr18Ni12Mo2Ti

F304/F316/
F304L/F316L

10

侧盖

WCB

A216-WCB

ZG1Cr18Ni9Ti
ZG1Cr18Ni12M02Ti

CF8/CF8M/
CF3/CF3M

11

垫圈

氟橡胶;PTFE;金属夹石墨

17-7PH

12

螺母

45

A194-2H

0Cr18Ni

A194-8M

13

双头螺柱

35CrMoA

A193-B7

1Cr17Ni2

A193-B8M



三、主要零件材料:

序号
No.

材料标准

材料牌号

碳钢

不锈钢

零件名称

GB

ASTM

GB

ASTM

14

垫圈

氟橡胶;PTFE;金属夹石墨

15

阀盖

WCB

A216-WCB

ZG1Cr18Ni9Ti
ZG1Cr18Ni12M02Ti

CF8/CF8M/
CF3/CF3M

16

止推轴承

PTFE

PTFE

PTFE

PTFE

17

压环

25镀铬
25HRC

A105镀铬
A105HRC

1Cr18Ni9Ti
1Cr18Ni12Mo2Ti

F304/F316/
F304L/F316

18

填料O形圈

氟橡胶

氟橡胶

氟橡胶

氟橡胶

19

阀杆O形圈

氟橡胶

氟橡胶

氟橡胶

氟橡胶

20

阀杆填料

石墨

21

填料压盖

25镀铬
25HRC

A105镀铬
A105HRC

1Cr18Ni9Ti
1Cr18Ni12Mo2Ti

F304/F316/
F304L/F316

22

螺钉

35CrMoA

A193-B7

1Cr17Ni2

A193-B8M

23

支架

WCB

WCB

WCB

WCB

24

40Cr

40Cr

1Cr17Ni2

1Cr17Ni2

25

盲板

WCB

A216-WCB

ZG1Cr18Ni9Ti
ZG1Cr18Ni12M02Ti

CF8/CF8M/
CF3/CF3M



四、球阀选型
   球阀分有:浮动球球阀、固定球球阀、轨道球阀、V型球阀、三通球阀、不锈钢球阀、锻钢球阀、卸灰球阀、抗硫球阀、三通球阀、气动球阀、电动球阀、卡套球阀、焊接球阀。由于球阀通常用橡胶、尼龙和聚四氟乙烯作为阀座密封圈材料,因此它的使用温度受到阀座密封圈材料的限制。球阀的截止作用是靠金属球体在介质的作用下,于塑料阀座之间相互压紧来完成的(浮动球球阀)。阀座密封圈在一定的接触压力作用下,局部地区发生弹塑变形。这一变形可以补偿球体的制造精度和表面粗糙度,保证球阀的密封性能。又由于球阀的阀座密封圈通常采用塑料制成,故在选择球阀的结构和性能上,要考虑球阀的耐火和防火,特别是在石油、化工、冶金等部门,在易燃、易爆介质的设备和管路系统中使用球阀,更应注意耐火和防火。通常,在双位调节、密封性能严格、泥浆、磨损、缩口通道、启闭动作迅速(1/4转启闭)、高压截止(压差大)、低噪声、有气穴和气化现象、向大气少量渗漏,操作力矩小、流体阻力小的管路系统中,推荐使用球阀。球阀也适用于轻型结构、低压截止(压差小)、腐蚀性介质的管路系统中。在低温(深冷)装置和管路系统中也可选用球阀。在冶金行业的氧气管路系统中,需使用经过严格脱脂处理的球阀。在输油管线和输气管线中的主管线需埋设在地下时,需使用全通径焊接式球阀。在要求具有调节性能时,需选用带V形开口的专用结构的球阀。在石油、石油化工、化工、电力、城市建设中,工作温度在200度以上的管路系统可选用金属对金属密封的球阀。



五、球阀安装注意事项
   (1)取掉法兰端两边的保护盖,在阀完全打开的状态下进行冲洗清洁。
   (2)安装前应按规定的信号(电动或气动)进行整机测试(防止因运输产生振动影响使用性能),合格后方可上线安装(接线按电动执行机构线路图)。
   (3)准备与管道连接前,须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。
   (4)在安装期间,请不要用阀的执行机构部分作为起重的吊装点,以避免损坏执行机构及附件。
   (5)本类阀应安装在管道的水平方向或垂直方向。
   (6)安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来消除管线的偏离。
   (7)与管道连接后,请用规定的扭矩交叉锁紧法兰连接螺栓。



六、其他技术参数备注
   (1) Q41F广式法兰球阀价格由口径、材质、压力的不同而异,恕不公布价格!
   (2)连接形式:螺纹、法兰、焊接、对夹等
   (3)传动方式:手动、蜗轮传动、齿轮传动、气动、电动等
   (4)口径从DN6-DN600;压力从1.0MPA-64MPA;温度-100℃-600℃
   (5)材质有:碳钢、不锈钢、合金钢、鉻钼钢、低温钢、球墨铸铁及其他特殊钢;
   (6)三通或四通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换,同时也可关闭任一通道而使另外两个通道相连。
