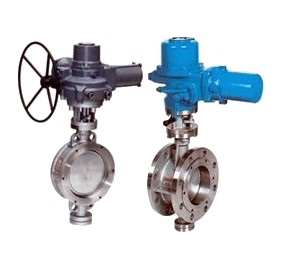

一、D373H三偏心硬密封蝶阀概述：

三偏心多层次硬密封蝶阀系列产品，系长寿命、节能型蝶阀。其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

二、特点：

由于本产品蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下：

1、开启力矩小，灵活方便，省力节能。
2、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。

三、采用标准：

设计标准 :GB/T12238-1989；JB/T8527-1997
法兰连接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999

要耐高温、必须使用硬密封、但泄漏量大；要零泄漏、必须使用软密封、却不耐高温。为克服双偏心蝶阀这一矛盾、又对蝶阀进行了第三次偏心。而所谓第三次偏心，就是密封副的形状不是正锥，而是斜锥。三偏心蝶阀

产品采用标准:

结构形式	三偏心
设计依据	GB	API
驱动方式	手动、蜗轮蜗杆传动、手动、电动
设计标准	GB/T 12238	API609、MSS.SP-68
结构长度	GB/T12221	ASMEB16.10、API609、MSS.SP-6８
连接法兰	JB/T79 JB/T82、GN/T9115	ASME B16.5、ASME B16.47
试验和检验	JB/T 9092	API 1598

注：阀门连接法兰及对焊端尺寸可根据用户要求设计制造

四、主要零件材料：

序号 NO.	材质	材质	序号 NO.	零件名称	材质
1	阀体	WCB、CF8、CF8M、 CF8C、CF3、CF3M	6	填料	柔性石墨
2	阀杆	1Cr13、2Cr13、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti	7	填料压盖	WCB、CF8、CF8M
3	蝶板组合件	WC+f4、WCB+不锈钢复合件 WCB+F6、CF8、CF8M	8	支架	WCB、CF8、CF8M、CF3、CF3M
4	轴套	Cu、PTFE+不锈钢	9	蜗轮蜗杆装置
5	填料垫	2Cr13

五、安装尺寸：

公称通径 DN	外形尺寸					连接尺寸
	L	H	D73H/D373H/D673H/D973H			PN0.6MPa		PN1.0MPa
	L	H	H1	A1	B1	D1	Z-d	D1	Z-d
50	43	112	350	180	200	110	4-14	125	4-18
65	46	115	370	180	200	130	4-14	145	4-18
80	64	120	380	180	200	150	4-18	160	8-18
100	64	138	420	180	200	170	8-18	180	8-18
125	70	164	460	180	200	200	8-18	210	8-18
150	76	175	555	270	280	225	8-18	240	8-22
200	89	208	605	270	280	280	12-18	295	8-22
250	114	243	680	270	280	335	12-22	350	12-22
300	114	283	800	380	420	395	12-22	400	12-22
350	127	310	835	380	420	445	16-22	460	16-22
400	140	340	915	450	470	495	16-22	515	16-26
450	152	380	960	480	490	550	16-22	565	20-26
500	152	410	1020	480	490	600	20-22	620	20-26
600	178	470	1225	480	490	705	20-26	725	20-30
700	229	550	1355	640	660	810	24-26	840	24-30
800	241	640	1470	640	660	902	24-30	950	24-33
900	241	710	1545	750	860	1020	24-30	1050	28-33
1000	300	770	1795	850	900	1120	28-30	1160	28-36
1200	360	890	1965	850	900	1340	32-33	1380	32-39
