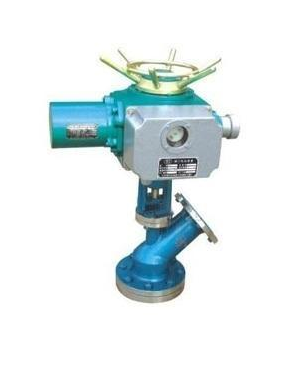

FL941F电动放料阀

型号:FL941F

产品时间:2012-06-28

简要描述:

FL941F电动放料阀根据实际情况的需要,放底结构设计为平底型,阀体为V型,并提供提升和下降两种工作方式阀瓣。阀体内腔有耐冲刷、耐腐蚀的密封圈,

详细介绍

一、FL941F电动放料阀概述:

   放料阀主要用于反应釜,储罐和其它容器的底部排料、放料、取样和无死区关断操作。借助于阀门底部法兰焊接于储罐和其它容器的底部,因此消除工艺介质通常在容器出口的残留现象. 放料阀根据实际情况的需要,放底结构设计为平底型,阀体为V型,并提供提升和下降两种工作方式阀瓣。阀体内腔有耐冲刷、耐腐蚀的密封圈,在开启阀门瞬间,可以保护阀体不被介质冲刷,腐蚀,并对密封圈进行特殊处理,使表面硬度达到HRC56-62,具有高耐磨、耐腐蚀的功能,阀瓣密封根据需要时封面均堆焊有硬质合金,密封副采用线密封,保证密封的可靠性,并可防止结疤。同时采取短行程阀瓣的设计。我公司根据国内外先进的技术资料和图样,自行设计生产的技术资料和图样,自行设计生产的上下展式保温放料阀是蜗炉应用系统装置中的节能型阀门。保温放料阀设计新颖、结构合理,采用不锈钢、WCB等材质作阀体,密封性能良好。

放料阀设备性能:

1、放料阀,耐腐蚀性:

   1.使用介质如水、酒精、氨、碳酸钡、(WCB材质的温度使用-29℃-425℃)。
   2.使用介质如颗粒、油品、纸浆、二氧化碳气(不锈钢材质可使用温度-60℃-232℃)。3.严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度小于150℃,浓度>30%)。4.不锈钢的一般工作温度≤150℃,压力范围0.6-2.5MPA,超过此规定订货时要说明。

2、放料阀,耐腐蚀性:
   1..聚四氟乙烯与金属粘结性优良,抗拉性一般,耐稀酸、浓酸等。
   2. 使用介质如颗粒、油品、纸浆、二氧化碳气(不锈钢材质可使用温度-60℃-232℃)。
   3. 严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度小于150℃,浓度>30%)。
   4. 不锈钢的一般工作温度为-5℃-225℃,压力范围0.6-1.6MPA,超过此规定订货时要说明。



3、放料阀:

   搪玻璃设备是含高硅量的玻璃质釉。通过900度左右高温涂于金属胎而成。它具有良好的机械性能和耐腐蚀的性能,能防止介质与金属离子取代作用而影响污染制品,并且表面光洁、耐磨、有一定的热稳定性。此阀除磷及磷轻介质、氢氟碳、盐酸、氢氧化纳、氢氧化钾外能耐各种酸、碱、盐溶液及有机溶剂。
   A、耐腐蚀性:
   1.能耐一般无机酸、有机酸、弱碱液(P≤60℃ PH≤12)以及有机剂介质。
   2.在盐酸、硝酸、等强腐蚀介质中优于不锈钢。严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度小于150℃,浓度>30%)。
   B、耐热性,允许在-30℃-240℃间使用(耐温急变小于120℃)。
   C、具有光滑的表面。不易粘结物料、易清洗。E、绝缘性:耐冲击性能较小为2500克/厘米,因而使用时应避免硬物冲击。F、耐压0.6MPA

   适用介质如水、丙酮、酒精、氨、碳酸钡、苯(WCB材质的低用温度为-29℃,高温度为425℃。)


   2、使用介质如颗粒、油品、纸浆、二氧化碳、气(不锈钢材质的低使用温度为-100℃,高使用温度为232℃。)
   3、严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度>150℃浓度>30%)。
  (二)、不锈钢的一般工作温度:≤150℃
  (三)、压力范围:0.6~2.5MPa
  (四)、通径范围:25~250mm



二、主要技术参数:

压力

工作温度

适用介质

公称压力

1.6

上密封试验



≤175℃

水、颗粒、油品等

壳体试验

2.4

高压密封试验





三、主要零件材质:

零件名称

ZG1Cr18 Ni9Ti系列

ZG00Cr18 Ni10系列

ZG1Cr18 Ni12MO 2 Ti系列

ZG00Cr17Ni14MO 2 系列

WCB系列

阀体/阀盖

ZG1Cr18 Ni9Ti

ZG00Cr18 Ni10

ZG1Cr18 Ni12MO 2 Ti

ZG00Cr17Ni14MO 2

WCB

阀杆

ZG1Cr18 Ni9Ti

ZG00Cr18 Ni10

ZG1Cr18 Ni12MO 2 Ti

ZG00Cr17Ni14MO 2

WCB

阀瓣

ZG1Cr18 Ni9Ti

ZG00Cr18 Ni10

ZG1Cr18 Ni12MO 2 Ti

ZG00Cr17Ni14MO 2

WCB

垫片

304+PTFE

304L+PTFE

316+PTFE

316L+PTFE

石墨+304

螺柱

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

35CrMoA

螺母

1Cr18 Ni9Ti

1Cr18 Ni9Ti

1Cr18 Ni9Ti

1Cr18 Ni9Ti

45



四、连接尺寸:

DN

上法兰

上法兰

下法兰

密封座

D1

D2

D3

D4

D5

D6

25

115

80

115

85





32

135

100

135

100





40

145

110

145

110

80

60

50

165

125

160

125

85

70

65

180

145

180

145

130

85

80

195

160

195

160

135

95

100

215

180

215

180

160

130

125

245

210

245

210

160

140

150

280

240

280

240

185

165

200

335

295

335

295

/

/

性能与用途:

 施工、安装要点
   1)、安装位置、高度、进出口方向必须符合设计要求,连接应牢固紧密。
   2)、安装在保温管道上的各类手动阀门,手柄均不得向下。
   3)、阀门安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验压力在试验持续的时间应符合GB 50243标准要求,以阀瓣密封面无渗漏为合格。   本阀门操作方便,开启自由,运动灵活可靠; 阀瓣装配维修简单, 密封结构合理, 密封圈更换方便实用.



结构与原理:
   (1)阀体、(2)支架、(3)手轮:铸铁
   (4)阀芯:不锈钢
   (5)橡胶垫片
   (6)四氟孔板
   (7)填料:四氟密封圈
   (8)拼帽:35#
   放料阀结构如图,适用于设计压力P≤0.6MPa,工作温度t≤1500C的搪玻璃放料阀。
   该阀技术条件应符合HG5-16-79的规定。此阀除磷及磷轻介质、氢氟碳、盐酸、氢氧化钠氢氧化钾外能
