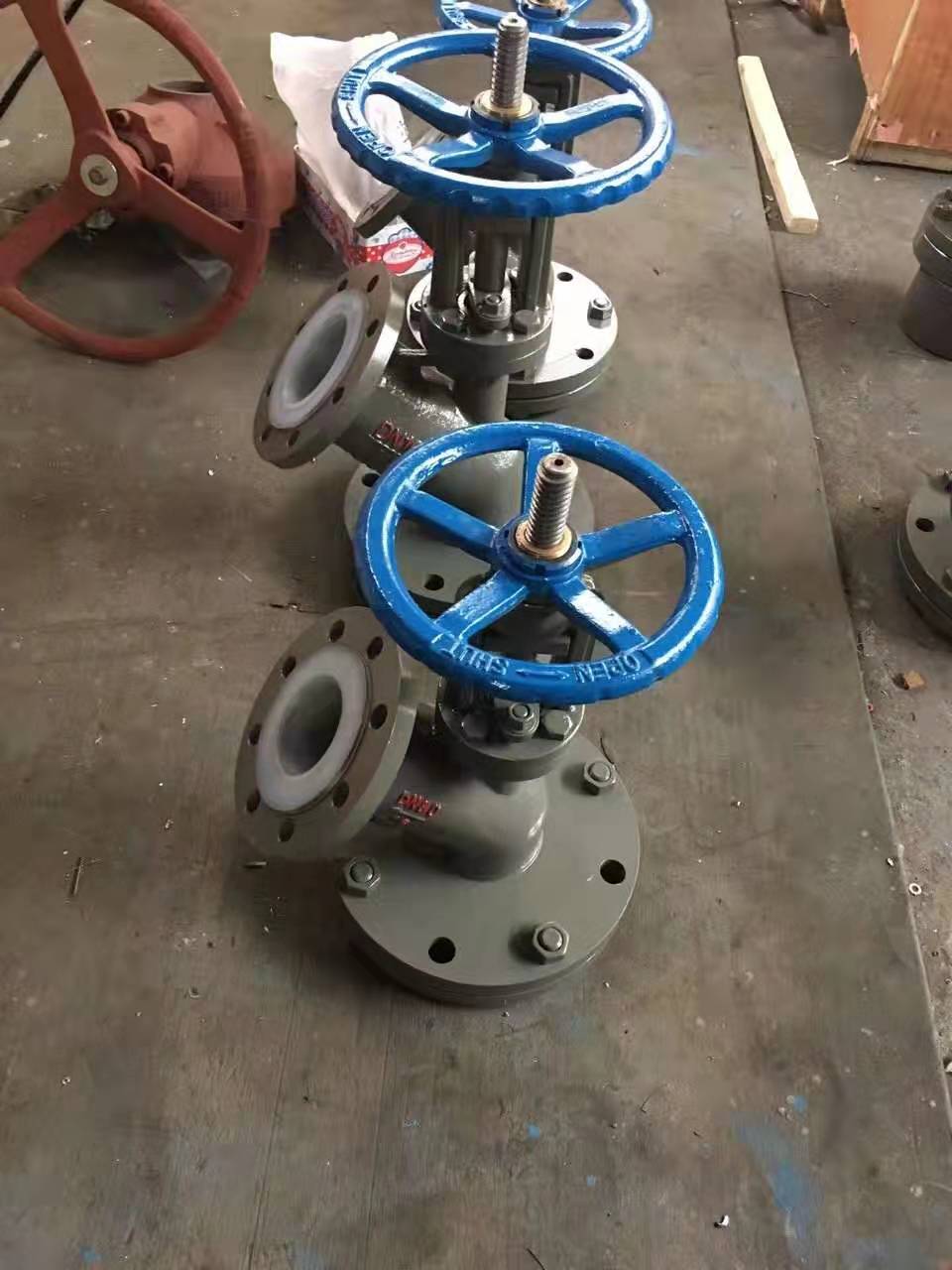

FL41F46衬氟放料阀是用于特种介质的一种放料阀，用腐蚀性特别特别强的介质，此阀门平时用量比较小，目前市场流行的是衬PO，工艺更简单，耐腐蚀性能更好。

压力			工作温度	适用介质
公称压力	1.6	上密封试验	≤175℃	水、颗粒、油品等
壳体试验	2.4	高压密封试验	≤175℃	水、颗粒、油品等

三、FL41F46衬氟放料阀主要零件材质：

零件名称	ZG1Cr18 Ni9Ti系列	ZG00Cr18 Ni10系列	ZG1Cr18 Ni12MO 2 Ti系列	ZG00Cr17Ni14MO 2 系列	WCB系列
阀体/阀盖	ZG1Cr18 Ni9Ti	ZG00Cr18 Ni10	ZG1Cr18 Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
阀杆	ZG1Cr18 Ni9Ti	ZG00Cr18 Ni10	ZG1Cr18 Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
阀瓣	ZG1Cr18 Ni9Ti	ZG00Cr18 Ni10	ZG1Cr18 Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
垫片	304+PTFE	304L+PTFE	316+PTFE	316L+PTFE	石墨+304
螺柱	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18 Ni9Ti	1Cr18 Ni9Ti	1Cr18 Ni9Ti	1Cr18 Ni9Ti	45

四、FL41F46衬氟放料阀连接尺寸：

DN	上法兰		上法兰	下法兰	密封座
DN	D1	D2	D3	D4	D5	D6
25	115	80	115	85
32	135	100	135	100
40	145	110	145	110	80	60
50	165	125	160	125	85	70
65	180	145	180	145	130	85
80	195	160	195	160	135	95
100	215	180	215	180	160	130
125	245	210	245	210	160	140
150	280	240	280	240	185	165
200	335	295	335	295	/	/

性能与用途
　　施工、安装要点
　　1）、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
　　2）、安装在保温管道上的各类手动阀门，手柄均不得向下。
　　3）、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。　　本阀门操作方便,开启自由,运动灵活可靠; 阀瓣装配维修简单, 密封结构合理, 密封圈更换方便实用.
结构与原理
　　(1)阀体、(2)支架、(3)手轮：铸铁
　　(4)阀芯：不锈钢
　　(5)橡胶垫片
　　(6)四氟孔板
　　(7)填料：四氟密封圈
　　(11)拼帽：35#
　　放料阀结构如图，适用于设计压力P≤0.6MPa,工作温度t≤1500C的搪玻璃放料阀。
　　该阀技术条件应符合HG5-16-79的规定。此阀除磷及磷轻介质、氢氟碳、盐酸、氢氧化钠氢氧化钾外能

订货须知：

一、①FL41F46衬氟放料阀产品名称与型号②FL41F46衬氟放料阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定FL41F46衬氟放料阀型号，请按FL41F46衬氟放料阀型号直接向我们销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。
