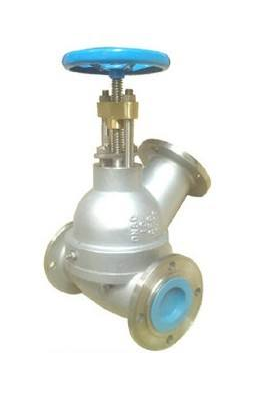

一、FL45F三通放料阀概述:
该阀是一种特殊结构的放料球阀,阀座与端面法兰距离近,物料滞留少,结构紧凑,密封性能优越,用于精细化工、制药、化工行业的反应锅上,也可用在细软颗粒介质输送。采用PPL或M密封材料,更具耐磨耐温,是牙膏行业、真空制膏锅放料的理想产品。
原理:
通常情况下使用气动薄膜直行程执行器,以压缩空气为动力打开和关闭气动截止阀或者气动调节阀等,气动薄膜执行机构在压缩弹簧后会利用附加空气压力提供一个净力;而在气动截止阀打开时,气动薄膜执行机构会利用弹簧的预紧力来提供一个净力。压差计量单位为磅/ 平方英寸。例如:假定需要275 磅力以关闭根据前面介绍的过程计算得出的阀门。一个可以得到的选择是用一个膜片面积为100 平方英寸、以及弹簧设定范围为6~15 psig 的气开式执行机构。预期的操作范围为3~15psig。用弹簧设定范围低限(6 psig)与操作范围的起始值(3 psig)之间的差值可计算预紧力。这个3 psig 就是用来克服预紧力的,所以净压缩力应为:这个力超过所需的力,是一个已足够大的选择。带弹簧的气缸式执行机构可用同样的方式计算。
二、主要零件材料
阀体 |
阀瓣、密封圈、阀杆 |
螺母 |
不锈钢、铸钢等 |
不锈钢 |
钢 |
三、主要尺寸:
口径 DN(㎜) |
上展式 |
下展式 |
||||||
D |
D3 |
H |
D0 |
D |
D3 |
H |
D0 |
|
25 |
115 |
115 |
270 |
160 |
115 |
135 |
225 |
160 |
32 |
135 |
135 |
285 |
160 |
135 |
145 |
300 |
160 |
40 |
145 |
145 |
355 |
180 |
145 |
160 |
340 |
180 |
50 |
160 |
160 |
370 |
180 |
160 |
180 |
345 |
180 |
四、主要技术参数
压力(Mpa) |
工作温度 |
适用介质 |
|||
公称压力 |
1.6 |
上密封试验 |
1.76 |
≤175℃ |
水、颗粒、油品等 |
壳体试验 |
2.4 |
高压密封试验 |
1.76 |
|
