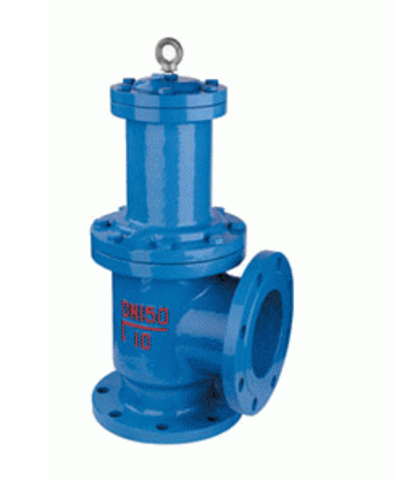

J744X液动角式排泥阀

型号:J744X

产品时间:2012-06-30

简要描述:

J744X液动角式排泥阀由液压缸和角式截止阀两大部分组成,液压缸为动力带动阀板升降,使阀体通道开或闭以达到流体通断。液压缸活塞密封件L型皮碗,其密封性能好,经久耐用。

详细介绍

 一、J744X液动角式排泥阀概述:

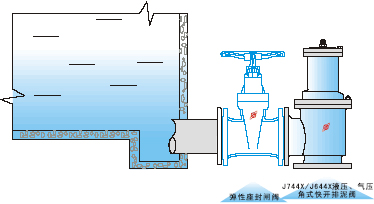

   J744X液动角式排泥阀,主要用于自来水公司各类水池,排除池底泥沙或污物。也可安装在工作介质为水、气、池等工业管道中作截流用,相关产品有J644X气动快开角型、JM744、JM644X气动、液压快开型、H742X液动型、100S角式隔膜型。





二、工作原理及性能:

   液动角式排泥阀由液压缸和角式截止阀两大部分组成,液压缸为动力带动阀板升降,使阀体通道开或闭以达到流体通断。液压缸活塞密封件L型皮碗,其密封性能好,经久耐用。皮碗选用吸水革制作,其寿命达两年以上,经用户使用后的反馈信息有多达5年未更换者有之。开启速度快,一般在15秒钟内阀板已全开,阀板与阀体为软密封,关闭后密封性能好,无泄漏,以便维修更换,如配以电磁换回阀指控液压缸,则能实现远控、自控等。若配手动装置,可以4-12台一排安装同时启动关闭,驱动压力取于水厂本身,无需另加设备,可省人力物力,节约能源。



三、主要技术参数:
   1.阀门公称压力:1.0Mpa
   2.阀体密封压力:1.1Mpa
   3. 液压缸工作压力:0.15-0.3 Mpa 、0.3-1.0MPa
   4. 液压缸工作介质:清水、气、油
   5.介质温度:常温
   注:如有特殊要求(订货时注明)



四、主要零部件材料:

J744X/J644X角式快开型密封皮碗

阀杆

阀板

缸盖

液压缸

阀体

耐磨丁腈橡胶

不锈钢

HT200

HT200

HT200

HT200



五、主要外形尺寸:

公称通径(mm)|尺寸(mm)|型号

J744X-10、J644X-10

接管螺纹G

快开角式型阀杆材料



H

L1

L2

D

D1

z-Φd

80

480

135

125

195

160

4-18

1/2'

不锈钢

100

500

145

125

215

180

4-18

1/2'

不锈钢

150

620

203

140

280

240

8-23

1/2'

不锈钢

200

735

225

185

335

295

8-23

1/2'

不锈钢

250

805

260

205

390

350

12-23

1/2'

不锈钢

300

940

280

245

440

400

12-23

3/4'

不锈钢

350

1100

305

270

500

460

16-23

1'

不锈钢

400

1200

304

310

565

215

16-25

1'

不锈钢
