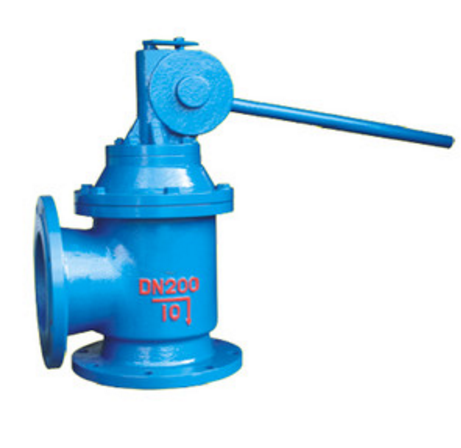

一、SD44X手动快开排泥阀概述:
SD44X手动快开排泥阀主要用于自来水公司各类水池外,用以排除池底泥沙或污物。本阀由主阀、齿轮箱、齿条手柄、挡位等组成。工作时只要把手柄往下按定位就可以开启,相反就快速关闭。
手动快开排泥阀主要用于自来水公司各类水池外,用以排除池底泥沙或污物。也可安装在工作介质为水、气、油等工业管道中作截流用 工作原理及性能: 本系列产品均由液压缸和角式截止阀两大部分组成,液压缸为动带动阀板升降,使阀体通道开或闭以达到流体通断。 液压缸活塞密封件L型皮碗,其密封性能好,经久耐用。
二、手动快开排泥阀用途:
皮碗选用吸水革制作,其寿命达两年以上,经用户使用后的反馈信息有多达5年未更换者有之。开启速度快,一般在5秒钟内阀板已全开,阀板与阀体为软密封,关闭后密封性能好,无渗漏,以便维修更换,如配以电磁换向阀指控 液压缸,则能实现远控、自控等。若配手动装置,可以4-12台一排安装,同时起动关闭,驱动压力取于水厂本身,无需另加设备,可省人力物力,节约能源
三、技术参数:
公称压力:1.0MPa 适用介质:水、污水、泥沙
适用温度:常温 阀体齿轮材料:HT200
阀杆材料:不锈钢 阀瓣材料:衬胶板NBR
四、主要外型尺寸:
公称通径 (mm) |
尺 寸(mm) |
接管螺纹G |
||
H |
L1 |
L2 |
||
80 |
480 |
135 |
125 |
1/2〞 |
100 |
500 |
145 |
125 |
1/2〞 |
150 |
620 |
175 |
145 |
1/2〞 |
200 |
735 |
225 |
185 |
1/2〞 |
250 |
805 |
260 |
205 |
1/2〞 |
300 |
940 |
280 |
245 |
3/4〞 |
350 |
1100 |
305 |
270 |
3/4〞 |
400 |
1200 |
340 |
310 |
1〞 |
安装说明:
1. 多通排污阀必须垂直安装在水平管道上2. 将管道清洗干净后,才可安装阀门。
1.逆时针转动手轮阀杆带动阀芯逐渐上移,密封面脱开,阀芯上的导流座逐渐移出阀座内孔,形成窄缝间隙,介质通过阀座上的对称节流孔进入阀座内部,少量介质可通过窄缝流出,逐渐降低系统压力。
2.继续逆时针转动手轮,阀芯向上运动,导流座上的节流孔移出阀座内腔,较多的介质通过导流座和阀套节流后顺利排出。
3.继续逆时针转动手轮,阀芯向上移至全开位置,此时,介质压力大大降低,大量杂质可直接从阀套节流孔处排出,并在倒置的密封座处形成涡流,不断清洁密封面,防止杂质粘附在密封面上。
②阀门关闭过程:
4.顺时针转动阀门,阀杆带动阀芯下移,此时排污已结束,系统压力较低,阀套上的节流孔面积逐渐减小,导向套靠近阀座,并改变介质流向,介质经节流后以一定速度通过阀芯和阀做密封面,逐渐加强对密封面的清洁力度。
5.继续转动手轮,阀芯上的导流座进入阀座内孔,形成窄缝节流,由于排污接近结束,介质中杂质已经较少,导向套和阀座间的窄缝阻止了残存的微小杂质流入密封面,介质通过窄缝快速流出,彻底清扫密封面,保证密封副接触时达到零泄漏。
