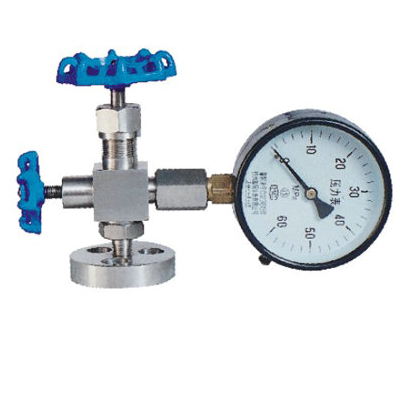

一、J49H压力表针型阀概述：
针型阀是一种可以精确调整的阀门，用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是针型阀。仪表针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。任何阀门的作用都是为了切断流体. 根据阀芯的不同,可以分为截止阀,闸阀,旋塞阀,球阀蝶阀,针型阀等等. 针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封.针型阀形与压力表配合使用是合适的了.一般的针型阀形都做成螺纹连接。
适用介质：水、油品、蒸汽、石油气等
公称通径：6~40mm
工作压力：1.6～32.0MPa
适用温度：-20℃～570℃
材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等
二、主要零部件材料：
|
零件名称 |
阀体 |
阀杆 |
阀底座 |
填料 |
填料阀盖 |
手轮 |
|
J49H/W-320P |
碳钢 |
铬不锈钢 |
聚四氟乙稀、柔性石墨 |
碳钢 |
优质碳钢 |
|
|
J49H/W-320P |
铬镍不锈钢 |
铬不锈钢 |
铬镍不锈钢 |
不锈钢 |
||
三、主要性能规范：
|
型号 |
公称压力(MPa) |
试验压力(MPa) |
工作压力 |
工作温度 |
适用介质 |
||
|
壳体 (MPa) |
密封 (液) |
密封 |
|||||
|
J49H/W-320 |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
P≤540℃ |
液化石油气水、酸、蒸汽、油品等 |
|
J49H/W-320P |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
C≤425℃ |
|
四、主要外型及连接尺寸：
|
型号 |
公称直径(mm) |
尺寸 |
重量(Kg) |
|||||||||
|
L1 |
D1 |
D2 |
H |
H1 |
L2 |
h |
h? |
M1 |
L3 |
|||
|
J49H/W-320 |
3 |
60 |
65 |
50 |
88 |
100 |
60 |
15 |
Ф70 |
M20×1.5 |
16 |
1.3 |
|
J49H/W-320P |
6 |
60 |
65 |
50 |
88 |
100 |
60 |
15 |
Ф70 |
M20×1.5 |
16 |
1.3 |
五、选用原则
1、低温介质的管路系统和装置上，宜选用加上阀盖的低温针型阀。
2、炼油装置的催化裂化装置的管路系统上，可选用升降杆式针型阀。
3、化工系统的酸碱等腐蚀性介质的装置和管路系统中，宜选用奥氏体不锈钢制造的、聚四氟乙烯为阀座密封圈的全不锈钢针型阀。
4、冶金系统、电力系统、石化装置、城市供热系统中的高温介质的管路系统或装置上，可选用金属对金属密封针型阀。
5、需要进行流量调节时，可选用蜗轮蜗杆传动的、气动或电动的带V 形开口的调节针型阀。
6、石油、天然气的输送主管线、需要清扫管线的，又需埋设在地下的，选用全通径、全焊接结构的针型阀；埋设在地上的，选择全通径焊接连接或法兰连接的球阀。
7、成品油的输送管线和贮存设备，选用法兰连接的针型阀。
8、城市煤气和天然气的管路上，选用法兰连接和内螺纹连接的针型阀。
9、冶金系统中的氧气管路系统中，宜选用经过严格脱脂处理，法兰连接的针型阀。
