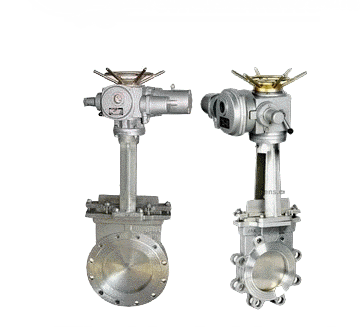

PZ973H电动刀形闸阀

型号:PZ973H

产品时间:2012-07-07

简要描述:

PZ973H电动刀形闸阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封.大部分刀型闸阀是采用强制密封的

详细介绍

一、PZ973H电动刀形闸阀概述:
  又称刀门闸阀,刀型浆液阀,它的启闭件是闸板,闸板的运动方向与流体方向相垂直,靠可以切割纤维材料的刀刃形闸板来切断介质,闸板有两个密封面,常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为50,楔式刀型闸阀的闸板可以做成一个整体,叫做刚性闸板;也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。阀体实际上不存在腔室,闸板在侧面导向槽内升降,并由底部的凸耳紧压在阀座上,如需达到较高的介质密封性时,可选用O形密封阀座实现双向密封。刀闸阀具有较小的安装空间,工作压力低,不易堆积杂物,价格较低。

  刀型闸阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封.大部分刀型闸阀是采用强制密封的,即阀门关闭时,要依靠外力强行将闸板压向阀座,以保证密封面的密封性本类阀门在管道中一般应当水平安装

   1可提升的闸板密封面,可刮除密封面上的粘着物,自动清除杂物;
   2具备关断或关断+节流的双重使用功能;
   3超短结构长度,节省材料,减轻管路系统整体重量;
   4占用有效空间小,能有效支持管道的强度,减少管道振动;
   5三角形的支架节省原材料,保证需要的力学性能;
   6阀体上的导向块使闸板正确运动。挤压快保证闸板有效密封;   7适合在不同排布管道上任意角度安装。
结构与原理
  (1)阀体、(2)支架、(3)手轮:球黑铸铁   (4)阀芯:不锈钢   (5)橡胶垫片   (6)四氟孔板   (7)填料:四氟密封圈   (8)压盖子:不锈钢   (9)丝杆、(10)阀杆螺母:不锈钢   (11)拼帽:35#
性能
   1.用于近远程控制,还可以按照用户的要求实现远程位置显示及远程集控。
   2.重量轻:本体采用碳钢制成,重量较传统闸阀重量减轻约20%-30%,安装维修方便。
   3. 使用该阀门能提高输送管路系统的关闭密封性能,大限度地杜绝泄漏,对提高生产效率,保护环境将起到积极的推进作用。   4.密封面采用高耐磨,耐腐蚀陶瓷材料,采用镶嵌技术,耐腐蚀性高,耐磨性好,从而使得阀门寿命长,性价比较普通阀门提高10倍。
选购须知
   1用户选购时,必须注明阀门公称通经、压力及阀门连接所需标准;
   2所需阀门如有特殊需求,必须注明特殊尺寸、特殊材质等各项参数;
安装及使用说明
   1. 刀型闸阀安装前须检查阀门腔内和密封面等部位,不允许有污物或砂粒附着;
   2. 各连接部位螺栓,要求均匀拧紧;
   3. 检查填料部位要求压紧,既保证填料的密封性,也要保证闸板开启灵活;
   4. 用户在安装阀门前,必须校对阀门型号,连接尺寸及注意介质流向,保证与阀门要求一致性;
   5. 用户在安装阀门时,必须预留阀门驱动的必要空间;
   6. 驱动装置的接线须按线路图进行;
   7. 刀闸阀必须定期保养,不得随意碰撞及挤压,以免影响密封。

二、主要性能规范:

公称压力(MPa)

壳体试验(MPa)

密封试验(MPa)

工作温度

适用介质

1.0
1.6

1.5
2.4

1.1
1.8

≤100℃
≤425℃

纸浆、污水、煤浆、灰、渣水混和物

三、主要零部件材质:

体、盖

闸阀

阀杆

密封面

不锈钢、碳钢、灰铸铁

碳钢、不锈钢

不锈钢

橡胶、四氟、不锈钢、硬质合金

四、主要外形及连接尺寸(mm):PZ673H、PZ673X、PZ673Y、PZ643H、PZ643F、PZ643X

公称压力

DN

L

D1

D2

H

A

B

C

D

N-Φ

电装型号

0.6

MPa

50

48

90

110

600

215

125

318

197

4-M12

DZ10

65

48

110

130

670

215

125

318

197

4-M12

DZ10

80

51

125

150

680

215

125

318

197

4-M16

DZ10

100

51

145

170

700

215

125

318

197

4-M16

DZ10

125

57

175

200

720

215

125

318

197

8-M16

DZ10

150

57

200

225

790

215

125

318

197

8-M16

DZ10

200

70

255

280

850

215

125

363

197

8-M16

DZ15

250

70

310

335

1100

215

125

363

197

12-M16

DZ20

300

76

362

395

1180

215

125

363

197

12-M20

DZ20

350

76

412

445

1280

215

125

363

197

12-M20

DZ30

400

89

462

495

1460

215

125

363

197

16-M20

DZ45

450

89

518

550

1600

240

235

437

277

16-M20

DZ45

500

114

568

600

1800

240

235

437

277

16-M20

DZ60

600

114

670

705

2100

240

235

437

277

20-M22

DZ60

700

127

775

810

2300

274

260

526

283

24-M22

DZ90

800

127

880

920

2500

274

260

526

283

24-M27

DZ120

900

154

980

1020

2700

319

295

554

309

24-M27

DZ180

1000

165

1080

1120

2900

319

295

554

309

28-M27

DZ250

1200

190

1295

1340

2300

319

295

554

309

32-M27

DZ250

1.0

MPa

50

48

100

125

600

215

125

318

197

4-M16

DZ10

65

48

120

145

670

215

125

318

197

4-M16

DZ10

80

51

135

160

680

215

125

318

197

4-M16

DZ10

100

51

155

180

700

215

125

318

197

8-M16

DZ10

125

57

185

210

720

215

125

318

197

8-M16

DZ10

150

57

210

2400

790

215

125

363

197

8-M20

DZ15

200

70

265

295

850

215

125

363

197

8-M20

DZ20

250

70

320

350

1140

215

125

363

197

12-M20

DZ20

300

76

368

400

1180

215

125

363

197

12-M20

DZ30

350

76

428

460

1280

215

125

363

197

16-M20

DZ30

400

89

482

515

1460

240

235

437

277

16-M22

DZ45

450

89

532

565

1600

240

235

437

277

20-M22

DZ45

500

114

585

620

1800

240

235

437

277

20-M22

DZ60

600

114

685

725

2100

240

235

437

277

20-M27

DZ60

700

127

800

840

2300

274

260

526

238

24-M27

DZ120

800

127

898

950

2500

319

295

554

309

24-M30

DZ180

900

154

1005

1050

2700

319

295

554

309

28-M30

DZ180

1000

165

1115

1160

2900

319

295

554

309

28-M30

DZ250

1200

190

1325

1380

3400

319

295

554

309

32-M36

DZ258
