一、H44H美标止回阀概述:
H44H美标止回阀的功能是控制管道内介质单向流向的阀门,用来防止管路中的介质倒流。产品的设计制造符合美国国家标准ANSI B16.34,美国石油学会标准API6D要求。止回阀属于自动阀类,启闭件靠流动介质的力量自行开启或关闭。止回阀只用于介质单向流动的管路上,阻止介质回流,以防发生事故。主要用于石油、化工、制药、化肥、电力等管路上。
2.规格性能:
型号:H44H/W
产品名称:美标碳钢旋启式止回阀
执行标准:API600
公称通径:2”~48”
连接方式:RF法兰连接
产品形式:旋启式止回阀
密封形式:硬密封
公称压力:150lb 300lb 600lb 900lb 1500lb
适用温度范围:-20~232℃~425℃
主要材质:WCB
适用介质:水、油、气及某些腐蚀液体(W.O.G)
法兰类型:RF,FM,FF,WN
3.应用范围:
美标碳钢法兰截止阀产品大量畅销国内外,如欧洲,中东,非洲,美洲等地区和国家,石油管道运输,消防系统,天然气管道设备,化工设备等设备长期使用,产品广泛用于食品机械,水处理,化工管道,石油天然气等行业,对于不同的温度,以及不同的介质可以选择不同的密封材质以及壳体材质适用于气体、油品、水、酸性、碱性等介质。
4.产品详细说明:
1.产品的设计制造符合美国国家标准ANSI B16.34,美国石油学会标准API6D要求
2.阀门承压件采用精密铸造工艺浇铸,表面质量美观,无粘沙、冷隔等表面缺陷;内在质量稳定,无疏松、砂眼、裂纹等内在缺陷。

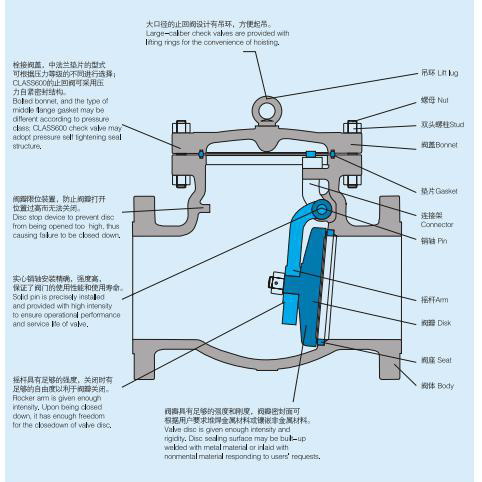

3.旋启式止回阀采用内装摇臂旋启式结构,阀门的所有启闭件都装于阀体内部,不穿透阀体,除了中法兰部位用密封垫片或密封环密封外,整体没有外漏点,杜绝了阀门外泄的可能。
4.旋启式止因阀摇臂和阀瓣连接处采用球面连接的结构,使得阀瓣在360℃范围内有一定的自由度,有适当的微量位置补偿。
5.旋启式止回阀密封副的密封面堆焊合金钢(13Cr)或硬质合金Stellite6,即使用在有细颗粒的介质中并不会因冲蚀而很快磨损。
产品的设计制造符合美国国家标准ANSIB16.34,美国石油学会标准API16D要求。
②阀瓣为旋启式,流道直通,水平管道垂直管道均可安装。
③摇杆销轴采用内装式结构,减少了外泄漏缺点。
④阀体阀盖为螺栓连接,高压情况下等级大于Class 600Lb,中法兰采用内压自密封结构,使得产品体积重量轻,密封可靠。
二、H44H美标止回阀标准(防火、防静电):
类型 |
设计与制造 |
结构长度 |
法兰尺寸 |
压力~温度 |
试验~检验 |
旋启式止回阀 |
ANSIB16.34 |
ANSIB16.10 |
ANSIB16.5a |
ANSIB16.34 |
API598 |
三、H44H美标止回阀压力试验:
公称压力 |
强度试验 |
水密封试验 |
气密封试验 |
|||
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
|
150 |
3.1 |
450 |
2.2 |
315 |
0.5~0.7 |
60~100 |
300 |
7.8 |
1125 |
5.6 |
815 |
||
600 |
15.3 |
2225 |
11.2 |
1630 |
||
900 |
23.1 |
3350 |
16.8 |
2440 |
四、H44H美标止回阀主要零件材料及性能:
壳体 |
ASTM A216WCB |
ASTMA351 Cf8 |
|||||||||
阀瓣及支架 |
WCB |
CF8 |
CF8M |
Monel |
|||||||
销轴 |
F6a |
F304 |
F316 |
Monel |
F304 |
||||||
阀瓣表面 |
13Cr |
13Cr |
STL |
304 |
STL |
316 |
STL |
Monel |
304 |
304 |
STL |
阀座表面 |
13Cr |
STL |
STL |
304 |
STL |
316 |
STL |
Monel |
304 |
STL |
STL |
壳体 |
ASTM A351 CF3 |
ADTM A351 CF8M |
ASTM A351 CF8 |
||||||||
阀瓣及支架 |
|||||||||||
销轴 |
F304L |
F316L |
F316 |
||||||||
阀瓣表面 |
304L |
304L |
STL |
316 |
316 |
STL |
316L |
316L |
STL |
||
阀座表面 |
304L |
STL |
STL |
316 |
STL |
STL |
316L |
STL |
STL |
150Lb、10K主要连接尺寸
尺寸 |
inch |
2" |
2-1/2" |
3" |
4" |
5" |
6" |
8" |
10" |
12" |
14" |
16" |
18" |
20" |
24" |
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
mm |
203 |
216 |
241 |
292 |
330 |
356 |
495 |
622 |
699 |
787 |
914 |
978 |
978 |
1275 |
H |
mm |
142 |
166 |
178 |
236 |
252 |
266 |
314 |
368 |
429 |
455 |
410 |
560 |
600 |
880 |
300Lb、20K主要连接尺寸
尺寸 |
inch |
2" |
2-1/2" |
3" |
4" |
5" |
6" |
8" |
10" |
12" |
14" |
16" |
18" |
20" |
24" |
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
mm |
267 |
292 |
318 |
356 |
400 |
444 |
533 |
622 |
711 |
838 |
864 |
978 |
1016 |
1346 |
H |
mm |
165 |
185 |
205 |
228 |
250 |
275 |
325 |
378 |
410 |
480 |
530 |
575 |
630 |
860 |
400Lb、主要连接尺寸
尺寸 |
inch |
2" |
2-1/2" |
3" |
4" |
5" |
6" |
8" |
10" |
12" |
14" |
16" |
18" |
20" |
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
L |
mm |
292 |
330 |
356 |
406 |
457 |
495 |
597 |
673 |
762 |
889 |
902 |
1016 |
1054 |
H |
mm |
190 |
203 |
229 |
267 |
292 |
330 |
381 |
406 |
457 |
528 |
546 |
597 |
635 |
600Lb、主要连接尺寸
尺寸 |
inch |
2" |
2-1/2" |
3" |
4" |
5" |
6" |
8" |
10" |
12" |
14" |
16" |
18" |
20" |
24" |
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
mm |
292 |
330 |
356 |
432 |
508 |
559 |
660 |
787 |
838 |
889 |
991 |
1092 |
1194 |
1397 |
H |
mm |
203 |
229 |
235 |
286 |
292 |
330 |
381 |
457 |
584 |
835 |
684 |
752 |
975 |
1111 |
900Lb、主要连接尺寸
尺寸 |
inch |
2" |
2-1/2" |
3" |
4" |
5" |
6" |
8" |
10" |
12" |
14" |
16" |
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
mm |
368 |
419 |
381 |
457 |
559 |
610 |
737 |
838 |
965 |
1029 |
1130 |
H |
mm |
216 |
254 |
292 |
318 |
343 |
368 |
432 |
546 |
660 |
782 |
838 |
1500Lb、主要连接尺寸
尺寸 |
inch |
2-1/2" |
3" |
4" |
5" |
6" |
8" |
10" |
12" |
14" |
16" |
DN |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
mm |
419 |
470 |
546 |
673 |
705 |
832 |
91 |
1130 |
1257 |
1384 |
H |
mm |
193 |
246 |
288 |
324 |
373 |
466 |
536 |
857 |
950 |
1020 |
订货须知:
一、①H44H美标止回阀产品名称与型号②H44H美标止回阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定H44H美标止回阀型号,请按H44H美标止回阀型号直接向我们销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门专家为您审核把关。
