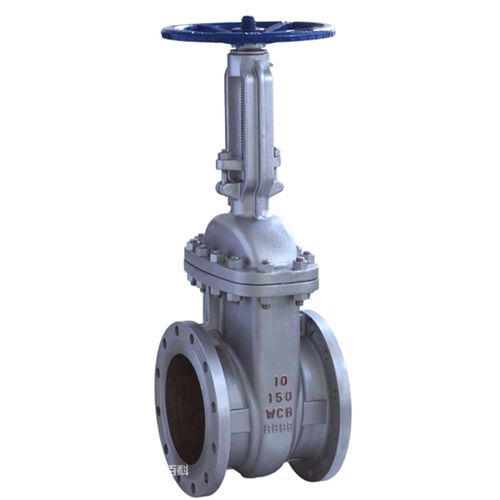

Z40W美标闸阀

型号:Z40W

产品时间:2012-07-08

简要描述:

Z40W美标闸阀公称通径大于等于NPS1011,压力级400磅级和公称通径大于等于NPSS611、压力级150~2500磅级的手动阀门,其操做装置中配有滚动轴承,启闭轻松。

详细介绍

一、Z40W美标闸阀概述:

①产品设计制造符合美国国家标准ANSIB16.34,美国石油学会标准AP16D和API600要求。
②结构紧凑、体积小、刚性好、密封安全可靠。
③关闭件(闸板)采用弹性结构,在工作中能自动补偿由于异常负荷或温度引起的阀体变形。因此,密封可靠,并且不会产生闸板楔柱。
④公称通径大于等于NPS1011,压力级400磅级和公称通径大于等于NPSS611、压力级150~2500磅级的手动阀门,其操做装置中配有滚动轴承,启闭轻松。
⑤主体材料、内件材料、填料、垫片、紧固件的材料可根据用户要求或实际工况条件合理组合。
⑥阀座可为更掀式阀座,可任意组合与关闭密封面材质配对,以满足工况要求,延长使用寿命。

二、Z40W美标闸阀标准

设计与制造

结构长度

法兰尺寸

对焊连接尺寸

压力温度等级

试验与检验

AP1 600

ANS1B16.10

ANS1B16.5a

ANS1B16.25

ANS1B16.34

AP1598

三、Z40W美标闸阀压力试验

公称压力

强度试验

水密封试验

气密封试验

MPa

Lbf/in2

MPa

Lbf/in2

MPa

Lbf/in2

150

3.1

450

2.2

315

0.5~0.7

60~100

300

7.8

1125

5.6

815

600

15.3

2225

11.2

1630

900

23.1

3350

16.8

2440

1500

38.4

5575

28.1

4080

2500

64.6

9367

47.4

6873

四、Z40W美标闸阀主要零件材料及性能

壳体

ASTM A216WCB

ASTMA351 CF8

闸板

WCB

CF8

CF8M

Monel

阀杆

F6a

F304

F316

Monel

F304

闸板密封面

13Cr

13Cr

STL

304

STL

316

STL

Monel

304

304

STL

阀座密封面

13Cr

STL

STL

304

STL

316

STL

Monel

304

STL

STL

壳体

ASTM A351 CF3

ADTM A351 CF8M

ASTM A351 CF8

闸板

阀杆

F304L

F316

F316L

闸板密封面

304L

304L

STL

316

316

STL

316L

316L

STL

阀座密封面

304L

STL

STL

316

STL

STL

316L

STL

STL

五、Z40W美标闸阀ANS1 Class150~ANS1 Class300主要外形尺寸

ANS1 Class150

NPS

2

21/2

3

4

6

8

10

12

14

16

18

20

24

26

28

30

32

36

40

42

L

RF

178

191

203

29

267

292

330

356

381

406

432

457

508

559

610

610

660

711

762

787

BW

216

241

283

305

403

419

457

502

572

610

660

711

813

864

914

914

965

1016

1067

1118

手动

H1

400

490

510

585

775

955

1160

1375

1570

1765

1980

-

-

-

-

-

-

-

-

-

Do

200

200

250

300

350

350

400

450

500

600

700

-

-

-

-

-

-

-

-

-

伞齿轮

H2

-

-

-

-

-

-

-

-

1668

1920

2115

2215

2600

2908

3046

3136

3293

3726

4060

4229

电动

H3

-

-

-

-

-

-

-

-

1668

1920

2115

2215

2600

2908

3046

3136

3293

3726

4060

4229

ANS1 Class300

NPS

2

21/2

3

4

6

8

10

12

14

16

18

20

24

26

28

30

32

36

40

42

L

RF

216

241

283

305

406

419

457

502

762

838

914

991

1143

1245

1346

1697

1524

1727

-

-

BW

216

241

283

305

406

419

457

502

762

838

914

991

1143

1245

1346

1697

1524

1727

-

-

手动

H1

470

525

535

635

805

1025

1230

1460

1645

-

1840

-

-

-

-

-

-

-

-

-

Do

200

200

300

300

350

400

450

500

600

-

600

-

-

-

-

-

-

-

-

-

伞齿轮

H2

-

-

-

-

-

-

-

-

-

-

1935

2155

2572

2908

3100

3135

3293

-

-

-

电动

H3

-

-

-

-

-

-

-

-

-

-

1935

2155

2572

2908

3100

3135

3293

3754

4120

4530

六、Z40W美标闸阀ANS1 Class600主要外形尺寸

ANS1 Class600

NPS

2

21/2

3

4

6

8

10

12

14

16

18

20

24

26

28

30

L

RF

292

330

356

432

559

660

787

838

889

990

1092

1194

1397

1448

1549

1651

BW

292

330

356

432

559

660

787

838

889

990

1092

1194

1397

1448

1549

1651

手动

H1

474

530

547

703

913

1077

1276

1499

-

-

-

-

-

-

-

-

Do

250

250

300

350

450

500

600

680

-

-

-

-

-

-

-

-

伞齿轮

H2

-

-

-

-

-

-

-

1470

16250

2089

2211

2616

2921

2960

3050

3112

电动

H3

-

-

-

-

-

-

-

1470

16250

2089

2211

2616

2921

2960

3050

3112

七、Z40W美标闸阀ANS1 Class900主要外形尺寸

ANS1 Class900

NPS

2

21/2

3

4

6

8

12

14

16

18

20

24

L

RF

368

419

381

457

610

737

965

1029

1130

1217

1321

1549

BW

368

419

381

457

610

737

-

-

-

-

-

-

手动

H1

620

705

695

825

1065

1318

-

-

-

-

-

-

Do

300

350

350

400

500

600

-

-

-

-

-

-

伞齿轮

H2

-

-

-

-

800

940

1691

1877

2143

2310

2750

3150

电动

H3

-

-

-

-

800

940

1691

1877

2143

2310

2750

3150

八、Z40W美标闸阀ANS1 Class1500主要外形尺寸

ANS1 Class1500

NPS

2

3

4

6

8

10

12

14

16

18

20

24

L

RF

371

473

549

-

-

-

-

-

-

-

-

-

BW

-

-

-

-

-

-

-

-

-

-

-

-

手动

H1

614

705

927

1191

1524

1854

2184

2216

-

-

-

-

Do

-

-

-

-

-

-

-

-

-

-

-

-

伞齿轮

H2

-

-

-

1191

1524

1854

2184

-

-

-

-

-

电动

H3

-

-

-

1191

1524

1854

2184

2216

2316

2620

2840

3310

九、Z40W美标闸阀ANS1 Class2500主要外形尺寸

ANS1 Class2500

NPS

2

3

4

6

8

10

12

L

RF

451

578

673

914

1022

1270

1422

BW

451

578

673

914

1022

1270

1422

手动

H1

630

890

-

-

-

-

-

Do

-

-

-

-

-

-

-

伞齿轮

H2

-

-

-

-

-

-

-

电动

H3

-

-

191

1347

1445

1692

1914
