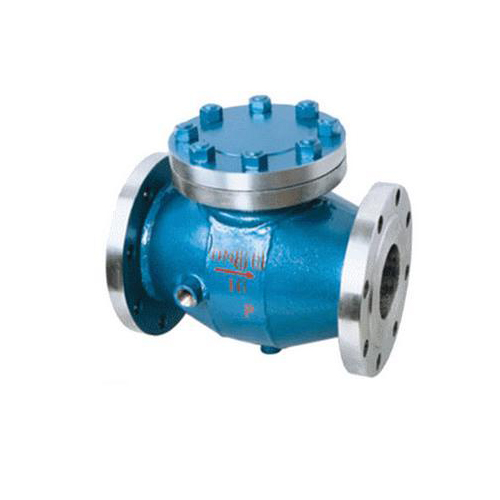

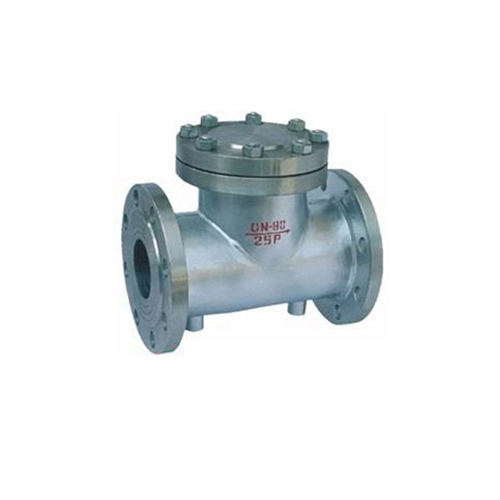

一、BH41W保温止回阀概述:
BH41W夹套保温止回阀主要用于石油、化工、冶金、制药等各类系统中,以输送常温下会凝固的高粘度介质。该系列阀门的夹套焊装于阀门的两法兰之间,阀门的侧面、底部设置有夹套的连接口。由于增加了夹套,此种阀门的连接法兰尺寸要比同一规格普通球阀的连接法兰大一到两个规格,但结构长度与同规格的阀门相同,夹套中可自由地流过蒸汽或其它热的保温介质,确保粘稠介质可顺畅地流过阀门。
阀体材料:不锈钢(316L、304、CF3M、CF8)、双相钢、碳钢、钛材
连接形式:法兰式
二、BH41W保温止回阀标准规范:
设计与制造 |
配套法兰 |
试验与检验 |
ASME B16.34 GB/T12235、GB/T12236 |
ANSI B16.5、JB/T97 |
API598 |
三、BH41W保温止回阀主要连接尺寸:
GB 1.6MPa |
||||||||||||||
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
650 |
750 |
H |
90 |
95 |
100 |
105 |
110 |
115 |
140 |
170 |
200 |
230 |
255 |
285 |
290 |
300 |
Wt |
14 |
15 |
16 |
17 |
18 |
19 |
24 |
29 |
40 |
58 |
83 |
100 |
105 |
110 |
四、BH41W保温止回阀主要连接尺寸:
GB 2.5MPa |
||||||||||||||
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
650 |
750 |
H |
90 |
95 |
100 |
105 |
110 |
115 |
140 |
170 |
200 |
230 |
260 |
285 |
290 |
300 |
Wt |
14 |
15 |
16 |
17 |
18 |
19 |
24 |
29 |
40 |
72 |
104 |
145 |
180 |
230 |
GB 4.0MPa |
||||||||||||||
DN |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|||
L |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
650 |
750 |
|||
H |
120 |
140 |
150 |
160 |
175 |
200 |
225 |
260 |
315 |
320 |
300 |
|||
Wt |
9 |
12 |
15 |
20 |
33 |
41 |
73 |
104 |
147 |
180 |
230 |
|||
GB 6.4MPa |
||||||||||||||
DN |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|||
L |
230 |
260 |
300 |
340 |
380 |
430 |
500 |
550 |
600 |
775 |
900 |
|||
H |
160 |
170 |
170 |
190 |
205 |
230 |
265 |
310 |
350 |
480 |
520 |
|||
Wt |
12 |
20 |
29 |
35 |
47 |
68 |
100 |
142 |
195 |
250 |
300 |
主要连接尺寸
GB10.0MPa |
||||||||||||||
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
650 |
750 |
H |
90 |
95 |
100 |
105 |
110 |
115 |
140 |
170 |
200 |
230 |
255 |
285 |
290 |
300 |
Wt |
14 |
15 |
16 |
17 |
18 |
19 |
24 |
29 |
40 |
58 |
83 |
100 |
105 |
110 |
GB 16.0MPa |
||||||||||||||
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
650 |
750 |
H |
90 |
95 |
100 |
105 |
110 |
115 |
140 |
170 |
200 |
230 |
260 |
290 |
290 |
300 |
Wt |
14 |
15 |
16 |
17 |
18 |
19 |
24 |
29 |
40 |
72 |
104 |
180 |
180 |
230 |
订货须知:
一、①BH41W保温止回阀产品名称与型号②BH41W保温止回阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定BH41W保温止回阀型号,请按BH41W保温止回阀型号直接向我们销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门专家为您审核把关。
