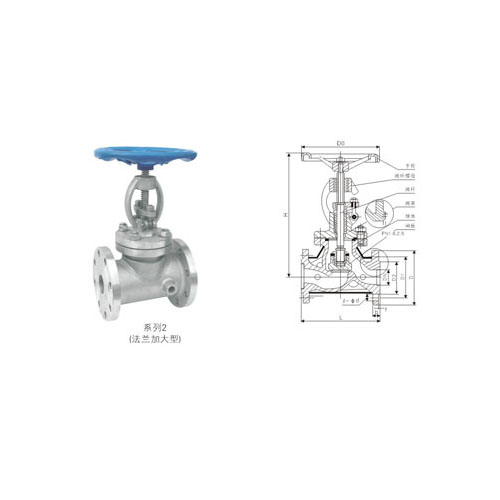

BJ41H夹套保温截止阀

型号:BJ41H

产品时间:2012-07-08

简要描述:

BJ41H夹套保温截止阀夹套保温截止阀主要用于石油、化工、冶金、制药等各类系统中,以输送常温下会凝固的高粘度介质

详细介绍

一、BJ41H夹套保温截止阀概述:

夹套保温截止阀主要用于石油、化工、冶金、制药等各类系统中,以输送常温下会凝固的高粘度介质。

执行标准

设计与制造:BS1873BS5160GB12233

法兰尺寸:ANSIB16.5JB/T79GB9113

压力温度:ANSIB16.34

结构长度:ANSIB16.10BS1873GB12221

对焊连接尺寸:ANSIB16.25

检验与实验:BS6755GB/T13927

二、BJ41H夹套保温截止阀主要性能规范:

型号

公称压力
PN(MPa)

试验压力PS(MPa)

适用温度
(℃)

适用介质

保温套压力
(MPa)

壳体

密封

BJ41W-16P.R.C

1.6

2.4

1.8

≤350

硝酸类

≤1.0

BJ41W-25P.R.C

2.5

3.8

2.8

≤350

硝酸类

≤1.0

三、BJ41W/H-16P/R/C保温截止阀主要外形尺寸和连接尺寸

型号

公称通径
DN(/)

尺寸(?)

L

D

D1

D2

B-f

Z-φ

H

D0

BJ41W/H-16P/R/C

15

130

95

65

45

16-2

4-14

170

120

20

150

105

75

55

16-2

4-14

190

140

25

160

115

85

65

16-2

4-14

205

160

32

180

135

100

78

18-2

4-18

270

180

40

200

145

110

85

18-3

4-18

310

200

50

230

160

125

100

18-3

4-18

358

240

65

290

180

145

120

18-3

4-18

373

280

80

310

195

160

135

20-3

8-18

435

320

100

350

215

180

155

20-3

8-18

500

360

125

400

245

210

185

22-3

8-18

614

400

150

480

280

240

210

24-3

8-23

674

400

200

600

335

295

265

26-3

12-23

818

450

250

730

405

355

320

30-3

12-25

969

550

四、BJ41W/H-25P/R/C保温截止阀主要外形尺寸和连接尺寸

型号

公称通径
DN(/)

尺寸(?)

L

D

D1

D2

B-f

Z-φ

H

D0

BJ41WH-25PRC

15

130

95

65

45

16-2

4-14

233

120

20

150

105

75

55

16-2

4-14

275

140

25

160

115

85

65

16-2

4-14

285

160

32

180

135

100

78

18-2

4-18

302

180

40

200

145

110

85

18-3

4-18

355

200

50

230

160

125

100

20-3

4-18

362

240

65

290

180

145

120

22-3

8-18

400

280

80

310

195

160

135

22-3

8-18

430

320

100

350

230

190

160

24-3

8-23

465

360

125

400

270

220

188

28-3

8-25

550

400

150

480

300

250

218

30-3

8-25

700

400

200

600

360

310

278

343

12-25

780

450

250

730

425

370

335

36-3

12-30

900

550

五、BJ41W/H-40/64P/R/C保温截止阀主要外形尺寸和连接尺寸

型号

公称通径
DN(?)

尺寸(?)

L

D

D1

D2

B-f

Z-φ

H

BJ41WH-40PRC

15

130

95

65

45

16-2

4-14

233

20

150

105

75

55

16-2

4-14

275

25

160

115

85

65

16-2

4-14

285

32

180

135

100

78

18-2

4-18

302

40

200

145

110

85

18-3

4-18

355

50

230

160

125

100

20-3

4-18

370

65

290

180

145

120

22-3

8-18

408

80

310

195

160

135

22-3

8-18

436

100

350

230

190

160

24-3

8-23

475

125

400

270

220

188

28-3

8-25

558

150

480

300

250

218

30-3

8-25

720

200

600

375

320

282

38-3

12-30

800

BJ41WH-64PRC

15

170

105

75

55

18-2

4-14

240

20

190

125

90

68

20-2

4-18

280

25

210

135

100

78

22-2

4-18

290

32

230

150

110

82

24-2

4-23

325

40

260

165

125

95

24-3

4-23

360

50

300

175

135

105

26-3

4-23

410

65

340

200

160

130

28-3

8-23

430

80

380

210

170

140

30-3

8-23

465

100

430

250

200

168

32-3

8-25

537

125

500

295

240

202

36-3

8-30

630

150

550

340

280

240

38-3

8-34

790

200

650

405

345

300

44-3

12-34

910

订货须知:

一、①BJ41H夹套保温截止阀产品名称与型号②BJ41H夹套保温截止阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定BJ41H夹套保温截止阀型号,请按BJ41H夹套保温截止阀型号直接向我们销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门专家为您审核把关。
