一、BQ41F夹套保温球阀产品概述:
该产品具有良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中,以输送常温下会凝固的高粘度介质。
BQ41F-16P 不锈钢夹套保温球阀
产品型号:BQ41F-16P、BQ41F-16R、BQ41F-16RL、BQ41F-25P、BQ41F-25R、BQ41F-25RL
性能参数
BQ41F不锈钢保温球阀产品介绍:
保温球阀也称夹套球阀,是在球阀的基础上焊装金属夹套,用于注入蒸汽或其它保温、保冷介质,确保阀内介质能够正常工作。保温夹套球阀具有良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管路中介质热量损失。
保温球阀根据球阀的结构不同,有整体式保温球阀、两片式保温球阀、对夹式保温球阀等几种结构形式,广泛适用于化工、石油、制药、冶金等行业的系统管路中。
BQ41F不锈钢保温球阀应用范围:
保温夹套球阀主要用于石油、化工、冶金、制药、食品等各类系统中,以输送常温下会凝固的重油、胶类等高粘度介质。
BQ41F不锈钢保温球阀结构特点:
保温夹套球阀采用整体式夹套结构设计,更能均匀地保温、保冷,保温球阀比一般球阀体积更小,重量更轻,且无外漏,密封性能良好,夹套采用碳素钢管焊接比铸造的更加耐压牢固。 夹套、阀体外侧与夹套接管焊接,允许蒸汽或冷水的高压力为1MPa。
保温球阀具有良好的保温、保冷特性,除缩径保温球阀外,阀门的通径和管径一至,介质呈直线流动,阻力小,能有效降低管路中介质热量的损失,因此,对容易凝固、高粘度的液体介质具有优良的性能。
BQ41F不锈钢保温球阀标准规范:
设计制造标准:GB/T12224、ASME B 16.34
结构长度标准:GB/T 12221-2005、ASME B 16.10
连接法兰标准:JB/T 79、GB/T 9113、ASME B 16.5
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008、JB/T9092、API 598
由于采用整体式结构,因而保温球阀比一般球阀何种更小,重量更轻,且无外漏,密封性能良好,夹套采用碳素钢管焊接比铸造的更加耐
二、BQ41F夹套保温球阀技术规范:
设计标准
|
ASME B 16.34 GB/T12224
|
结构长度
|
ASME B 16.10 GB/T12221
|
连接法兰
|
ASME B 16.5、JB/T 79
|
驱动方式
|
手动、电动、气动
|
试验和检验
|
JB/T9092 API 598
|
适用介质
|
重油、胶类等易凝固介质
|
注:阀门连接法兰尺寸可根据用户要求设计制造。
三、BQ41F夹套保温球阀主要零件材质表:
序号
|
零件名称
|
材质
|
|
GB
|
ASTM
|
||
1
|
夹套
|
25
|
105
|
2
|
阀座
|
WCB
|
A216-WCB
|
3
|
阀体
|
25
|
A105
|
4
|
密封圈
|
PTFE、对位聚苯
|
|
5
|
球体
|
|
|
6
|
阀杆
|
1Cr13
|
A247-410
|
7
|
填料
|
柔性石墨
|
|
8
|
填料压盖
|
WCB
|
A216-WCB
|
注:阀门主要零部件及密封面的材质可根据实际工况条件或用户特殊要求设计选用。

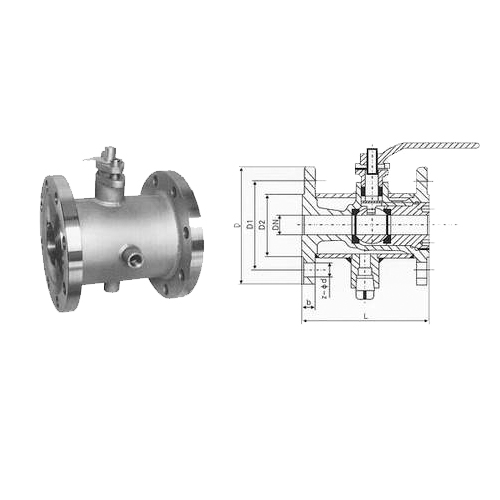

四、BQ41F夹套保温球阀主要外型及连接尺寸表:
公称通径(DN)
|
d
|
L
|
D
|
E
|
Q
|
H
|
W
|
管螺纹
|
||
(mm)
|
(in)
|
(mm)
|
(in)
|
P
|
||||||
20
|
3/4"
|
19
|
117
|
40
|
1 1/2"
|
58.5
|
147
|
101
|
170
|
G3/4"
|
25
|
1"
|
25
|
127
|
50
|
2"
|
62.5
|
156
|
106
|
170
|
G3/4"
|
40
|
1 1/2"
|
38
|
165
|
65
|
2 1/2"
|
63.5
|
181
|
125
|
250
|
G3/4"
|
50
|
2"
|
51
|
178
|
80
|
3"
|
68
|
218
|
135
|
250
|
G3/4"
|
80
|
3"
|
76
|
229
|
150
|
6"
|
82
|
275
|
193
|
350
|
G3/4"
|
100
|
4"
|
102
|
254
|
200
|
8"
|
83
|
300
|
265
|
420
|
G3/4"
|
150
|
6"
|
152
|
292
|
250
|
10"
|
95
|
403
|
355
|
1000
|
G3/4"
|
200
|
8"
|
203
|
330
|
300
|
12"
|
100
|
495
|
410
|
1300
|
G3/4"
|
备注
|
法兰尺寸请按对应的通径参阅《主要外型及连接尺寸表》
|
订货须知:
一、①BQ41F夹套保温球阀产品名称与型号②BQ41F夹套保温球阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定BQ41F夹套保温球阀型号,请按BQ41F夹套保温球阀型号直接向我们销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门专家为您审核把关。
