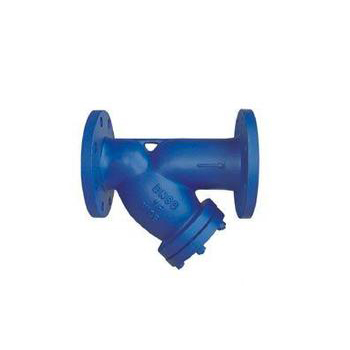

一、波纹管Y型过滤器概述：
Y型过滤器应用场合：热油系统、电站、蒸汽系统、热水系统、热电厂、天然气供应系统、水循环系统、冷冻系统等行业。应用标准：结构长度标准：DIN3202-F1系列；法兰标准：DIN2531-2545；壳体强度试验1.5×PN
|
材质表 |
||
|
零件名称 |
碳钢 |
不锈钢 |
|
阀体 |
GS-C25、WCB |
奥式体不锈钢 |
|
阀盖 |
GS-C25、WCB |
奥式体不锈钢 |
|
网 |
SS304 |
奥式体不锈钢 |
|
螺栓 |
B7 |
1Cr18Ni9Ti |
|
螺母 |
2H |
1Cr18Ni9Ti |
|
中密封垫片 |
柔性石墨+SS304 |
柔性石墨+SS304 |
二、波纹管Y型过滤器过滤网规格
|
水介质 |
20-10 MESH |
|
气介质 |
40-100 MESH |
|
油介质 |
10-160 MESH |
三、波纹管Y型过滤器外形尺寸、重量、Kv值表
|
公称通径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
如有需要，可以制造成直通式阀体 |
|||
|
H |
85 |
95 |
110 |
125 |
145 |
155 |
175 |
210 |
230 |
270 |
300 |
385 |
535 |
680 |
||||
|
重量（kg） |
PN16 |
3.0 |
4.0 |
5.0 |
7.0 |
9.0 |
12.0 |
16.0 |
21.0 |
30.0 |
43.0 |
61.0 |
121.0 |
154.0 |
255.0 |
|||
|
PN25 |
3.5 |
4.0 |
5.5 |
7.0 |
9.0 |
12.0 |
16.0 |
21.0 |
32.0 |
47.0 |
64.0 |
144.0 |
178.0 |
285.0 |
||||
|
PN40 |
4.0 |
5.0 |
6.0 |
8.0 |
10.0 |
13.0 |
19.0 |
24.5 |
35.0 |
51.0 |
71.0 |
144.0 |
178.0 |
285.0 |
||||
|
Kv |
7 |
11 |
18 |
26 |
37 |
60 |
100 |
150 |
230 |
330 |
400 |
650 |
1200 |
1900 |
||||
