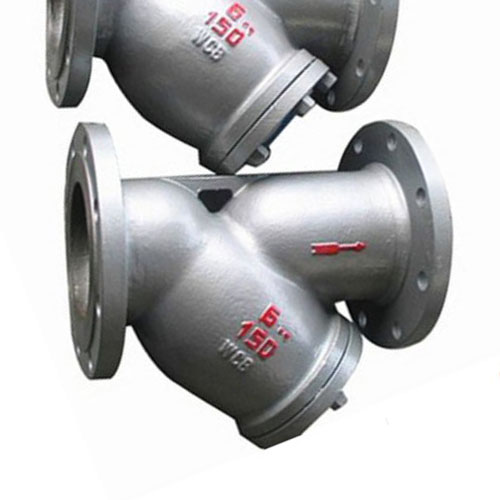

美标Y型过滤器

型号:GL41H

产品时间:2012-07-10

简要描述:

美标Y型过滤器是除去液体中含有固形物的小型设备,可保护压缩机、泵和其它设备及仪表等正常工作和运转,达到稳定工艺过程、保障安全的作用

详细介绍

一、美标Y型过滤器概述:

美标Y型过滤器是除去液体中含有固形物的小型设备,可保护压缩机、泵和其它设备及仪表等正常工作和运转,达到稳定工艺过程、保障安全的作用。另外对提高产品质量也有着十分重量的意义,Y型系列过滤适用于蒸汽,空气、煤油、水、弱腐蚀性气体、液体。
特点:通流快速,故压力损失小,抗污性强,排渣方便。

标准 1、设计与制造符合MFG标准。
2、试验与检验符合API598。
3、结构长度符合MFG标准。
4、法兰尺寸符合ANSI B16.5技术要求。

二、美标Y型过滤器主要性能规范:

磅级

150Lb

300Lb

600

试验压力

壳体试验

3.0MPa

6.5MPa

15MPa

适用温度

-29~425℃

适用介质

水、油、天然气











三、美标Y型过滤器主要零件材料:

零件名称

材料

阀体

碳钢、不锈钢、黄铜

滤网盖

碳钢、不锈钢、黄铜

滤芯网

不锈钢

密封件材质

柔性石墨、聚四氟乙烯

四、美标Y型过滤器主要连接尺寸:

口径(in)

ANSI法兰连接

螺纹连接

B

C

滤网面积cm2

150LB

300LB

600LB

A

A

A

A

1/2"

127

127

130

75

70

110

27

3/4"

145

150

150

80

80

130

43

1"

154

160

160

90

90

150

73

11/4"

180

180

200

110

130

235

135

11/2"

200

210

230

120

147

260

164

2"

230

240

250

140

180

320

251

21/2"

290

290

.

210

200

325

327

3"

310

310

.

.

205

330

361

4"

315

351

.

.

255

405

545

5"

410

401

.

.

315

510

843

6"

473

478

.

.

345

560

1117

8"

593

600

.

.

440

710

1909

10"

730

730

.

.

503

760

2010
