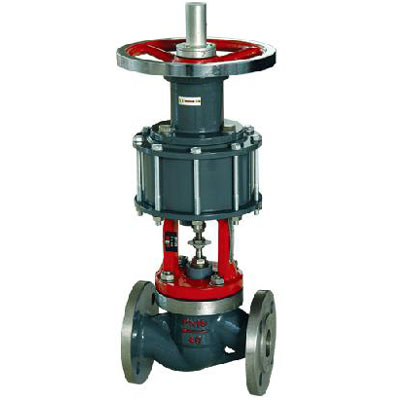

ZQGP气动快速切断阀

型号:ZQGP

产品时间:2012-07-10

简要描述:

ZQGP气动快速切断阀用于石油、化工、冶金、制药、造纸、印染等行业的生产过程自动控制系统中气动切断阀是由气动单元组合仪表中的执行单元。由气动单元组合仪表中的执行单元

详细介绍

 一、ZQGP气动快速切断阀概述:

ZQGP气动快速切断阀用于石油、化工、冶金、制药、造纸、印染等行业的生产过程自动控制系统中气动切断阀是由气动单元组合仪表中的执行单元。由气动单元组合仪表中的执行单元。它按照控制系统或调节仪表来的信号,直接控制被调介质的切断和流通,达到对压力流量温度或液位等参数的自动控制。
       ZQGP气动快速切断阀产品泄漏量标准有III级、IV级、V级、VI级;适用流体蒸汽、水、可燃气体等。该系列产品有多种规格可供选择。具有结构简单精巧、自重轻、使用维修方便、防火隔爆、开启迅速能做到无泄漏,因此广泛用于石油、化工、冶金、制药、造纸、印染等行业的生产过程自动控制系统中。
       本系列产品有ZMQ型(气动薄膜切断阀系列)ZSQ-III型(气动活塞式切断阀)等系列产品公称压力等级有PN(Mpa)1.6、4.0、6.4;阀体口径范围DN(mm)15 ~ 200;气动快速切断阀零件材料

二、ZQGP气动快速切断阀主要零件常用材料:

阀体:ZG230~450、ZG1Cr18Ni9Ti

ZGCr18Ni12Mo2Ti、HT200

阀芯:金属部分:1Cr18Ni9Ti、Cr18Ni12Mo2Ti

软密封部分:PTFE、石墨+ PTFE

阀座:1Cr18Ni9Ti、Cr18Ni12Mo2Ti

阀杆:1Cr18Ni9Ti、Cr18Ni12Mo2Ti、2Cr13

弹簧:60Si2Mn

膜片:丁腈橡胶夹增强尼龙织物

膜盖:A3

填料:PTFE、柔性石墨

ZQGP气动快速切断阀安装与维护:

1、 安装:

(1) 安装前须检查产品型号、位号及规格是否吻合,检查整机零件是否缺损与松动。

(2) 在安装前,对管道应进行清洗,阀门入口处要有足够的直管段,并配有过滤器。阀体与管道的法兰连接,要注意同轴度。

(3) 切断阀安装前,应先彻底清洗管道。

(4)安装场地应考虑到人员设备的安全,既便于操作,又有利于拆装与维护。

(5) 阀门应正立垂直安装在水平管道上,不得已时可倾斜安装,尽量避免水平安装,阀自重量较大或有振动的场合,要用支撑架。

(6) 介质流动方向应与阀体上的箭头指向一致。气源应干燥、无油。阀门应在环境温度-20~55℃场所使用。

2、  维护:

(1)清洗阀门:对清洗一般介质,只要用水洗净就可以。但对清洗有害健康的介质,首先要了解其性质,再选用相应的清洗办法。

(2) 阀门的拆卸:将外露表面生锈的零件先除锈,但在除锈前,要保护好阀座、阀芯、阀杆与推杆等精密零件的加工表面。拆装阀座时应使用专用工具。

(3) 阀座:密封面有较小的锈斑与磨损,可用机械加工的方法进行,如损坏严重必须换新。但不管修理或更换后的硬密封面,都必须进行研磨。

(4) 阀杆:表面损坏,只能换新。

(5)  推杆、导向与密封表面的损坏:对反作用执行机构必须换新,而对正作用执行机构,可用适当的修理后使用。

(6) 压缩弹簧:如有裂纹等影响强度的缺陷,必须换新。

(7) 易损零件:填料、密封垫片与O型圈,每次检修时,全部换新。阀芯、膜片必须检查是否有预示将来可能发生的裂纹、老化与腐蚀痕迹,根据检查结果,决定是否更换,但膜片使用期一般多2-3年。

(8)  阀门组装要注意对中,螺栓要在对角线上拧紧,滑动部分要加润滑油。组装后应按产品出厂测试项目与方法调试,并在这期间,可准确地调整填料压紧力、阀芯关闭位置。
