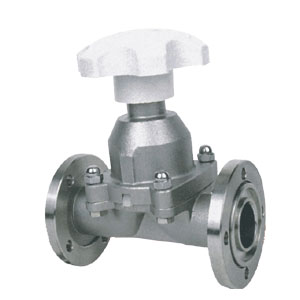

一、GM高真空隔膜阀概述:
GM型系列高真空隔膜阀是利用阀杆将橡胶膜直接压在阀座上,用来截止或接通真空系统。采用连接形式有活套法兰连接、快卸法兰连接、焊接式连接。焊接式连接又分焊接式I型连接(即两端焊接),焊接式II型连接(即一端焊接,另一端插入)。
阀门适用的工作介质为空气及非腐蚀性气体。
适用范围(Pa) |
105~1.3x10-4 |
阀门漏率(Pa.L/S) |
≤1.3x10-4 |
介质温度(℃) |
-25~+80(密封材料为丁腈橡胶) |
安装位置 |
任意 |

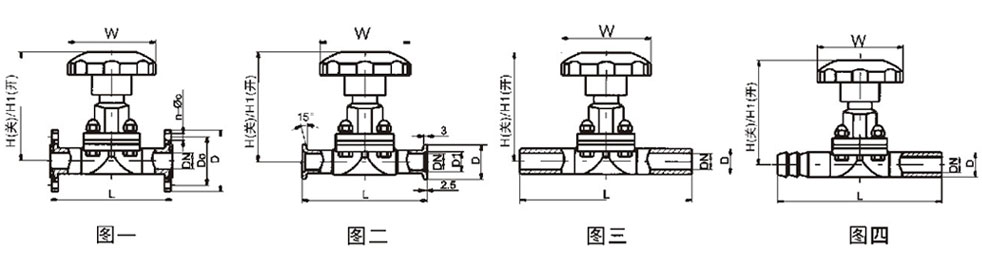

活套法兰连接及外形尺寸
型号 |
通径(DN) |
ΦD |
ΦB |
ΦW |
H |
L |
n-ΦC |
法兰标准 |
GM-10 |
10 |
46 |
36 |
55 |
75 |
75 |
4-Φ6 |
JB919 |
GM-25 |
25 |
70 |
55 |
90 |
115 |
120 |
4-Φ7 |
GB/T6070 |
GM-40 |
40 |
100 |
80 |
100 |
132 |
150 |
4-Φ9 |
|
GM-50 |
50 |
110 |
90 |
100 |
157 |
180 |
4-Φ9 |
快卸法兰(KF)连接及外形尺寸:
型号 |
通径(DN) |
ΦD |
ΦB |
ΦW |
H |
L |
法兰标准 |
GM-10/KF |
10 |
30 |
12.2 |
55 |
75 |
75 |
GB4892 |
GM-25/KF |
25 |
40 |
26.2 |
90 |
115 |
100 |
|
GM-40/KF |
40 |
55 |
41.2 |
100 |
132 |
150 |
|
GM-50/KF |
50 |
75 |
52.2 |
100 |
157 |
180 |
/ |
焊接式连接及外形尺寸
型号 |
通径(DN) |
ΦD |
ΦW |
H |
L |
GM-10-H(Ⅰ) |
10 |
19 |
55 |
75 |
150 |
GM-25H(Ⅰ) |
25 |
32 |
90 |
115 |
200 |
GM-40H(Ⅰ) |
40 |
45 |
100 |
132 |
240 |
GM-50H(Ⅰ) |
50 |
57 |
100 |
157 |
240 |
GM-10H(Ⅱ) |
10 |
9 |
55 |
75 |
150 |
GM-25H(Ⅱ) |
25 |
19 |
90 |
115 |
200 |
订货须知:
一、①GM高真空隔膜阀产品名称与型号②GM高真空隔膜阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定GM高真空隔膜阀型号,请按GM高真空隔膜阀型号直接向我们销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门专家为您审核把关。
