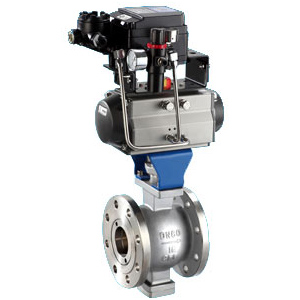

气动浮动球阀由球阀和气动执行器(GT/AT/AW系列)组成,气动执行器分为双作用型气动执行器和单作用型气动执行器,通过电磁阀控制,实现球阀开关动作。气动球阀可实现智能化控制,快速开启或关闭管路,能有效的对管网进行控制和管理。
气动浮动球阀主要特点特点:
1、流体阻力小、气动球阀是所有阀门分类中流体阻力小的一种,即使是缩径气动球阀,其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活。
3、阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且气动球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠,由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故气动球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。
7、 防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。
气动浮动球阀设计制造标准
气动浮动球阀连接尺寸详表
型号 |
通径 |
1.6Mpa |
2.5Mpa |
气缸型号-推荐型 |
|||||||||
Model |
DN |
L |
D |
D1 |
D2 |
n-φd |
L |
D |
D1 |
D2 |
n-φd |
≤2.5Mpa |
4.0Mpa |
Q641F |
15 |
130 |
95 |
65 |
14 |
4-14 |
130 |
95 |
65 |
16 |
4-14 |
GTD52 |
GTD63 |
20 |
130 |
105 |
75 |
14 |
4-14 |
130 |
105 |
75 |
16 |
4-14 |
GTD63 |
GTD63 |
|
25 |
140 |
115 |
85 |
4 |
4-14 |
140 |
115 |
85 |
16 |
4-14 |
GTD63 |
GTD63 |
|
32 |
165 |
135 |
100 |
16 |
4-18 |
165 |
135 |
100 |
18 |
4-18 |
GTD63 |
GTD83 |
|
40 |
165 |
145 |
110 |
16 |
4-18 |
165 |
145 |
110 |
18 |
4-18 |
GTD83 |
GTD83 |
|
50 |
203 |
160 |
125 |
16 |
4-18 |
203 |
160 |
125 |
20 |
4-18 |
GTD83 |
GTD110 |
|
65 |
222 |
180 |
145 |
18 |
4-18 |
222 |
180 |
145 |
22 |
8-18 |
GTD110 |
GTD110 |
|
80 |
241 |
195 |
160 |
20 |
8-18 |
241 |
195 |
160 |
22 |
8-18 |
GTD110 |
GTD127 |
|
100 |
305 |
215 |
180 |
20 |
8-18 |
305 |
230 |
190 |
24 |
8-23 |
GTD127 |
GTD160 |
|
125 |
356 |
245 |
210 |
22 |
8-18 |
356 |
270 |
220 |
28 |
8-25 |
GTD160 |
GTD190 |
|
150 |
394 |
280 |
240 |
24 |
8-23 |
394 |
300 |
250 |
30 |
8-25 |
GTD190 |
GTD210 |
|
200 |
457 |
335 |
295 |
26 |
12-23 |
457 |
360 |
310 |
34 |
12-25 |
GTD210 |
AW17 |
型号 |
通径 |
4.0Mpa |
150LB |
气缸型号-推荐型 |
|||||||||||
Model |
DN |
L |
D |
D1 |
D2 |
n-φd |
L |
D |
D1 |
D2 |
n-φd |
DN |
d1 |
≤2.5Mpa |
4.0Mpa |
Q641F |
15 |
130 |
95 |
65 |
16 |
4-14 |
130 |
95 |
65 |
16 |
4-14 |
15 |
15 |
GTD52 |
GTD63 |
20 |
150 |
105 |
75 |
16 |
4-14 |
130 |
105 |
75 |
16 |
4-14 |
20 |
15 |
GTD63 |
GTD63 |
|
25 |
160 |
115 |
85 |
16 |
4-14 |
140 |
115 |
85 |
16 |
4-14 |
25 |
20 |
GTD63 |
GTD63 |
|
32 |
180 |
135 |
100 |
18 |
4-18 |
165 |
135 |
100 |
18 |
4-18 |
32 |
25 |
GTD63 |
GTD83 |
|
40 |
200 |
145 |
110 |
18 |
4-18 |
165 |
145 |
110 |
18 |
4-18 |
40 |
32 |
GTD83 |
GTD83 |
|
50 |
230 |
160 |
125 |
20 |
4-18 |
203 |
160 |
125 |
20 |
4-18 |
50 |
40 |
GTD83 |
GTD110 |
|
65 |
290 |
180 |
145 |
22 |
8-18 |
222 |
180 |
145 |
22 |
8-18 |
65 |
50 |
GTD110 |
GTD110 |
|
80 |
310 |
195 |
160 |
22 |
8-18 |
241 |
195 |
160 |
22 |
8-18 |
80 |
50 |
GTD110 |
GTD127 |
|
100 |
350 |
230 |
190 |
24 |
8-23 |
305 |
230 |
190 |
24 |
8-23 |
100 |
80 |
GTD127 |
GTD160 |
|
125 |
400 |
270 |
220 |
28 |
8-25 |
356 |
270 |
220 |
28 |
8-25 |
125 |
80 |
GTD160 |
GTD190 |
|
150 |
480 |
300 |
250 |
30 |
8-25 |
394 |
300 |
250 |
30 |
8-25 |
150 |
100 |
GTD190 |
GTD210 |
|
200 |
600 |
375 |
320 |
38 |
12-30 |
457 |
360 |
310 |
34 |
12-25 |
200 |
150 |
GTD210 |
AW17 |
