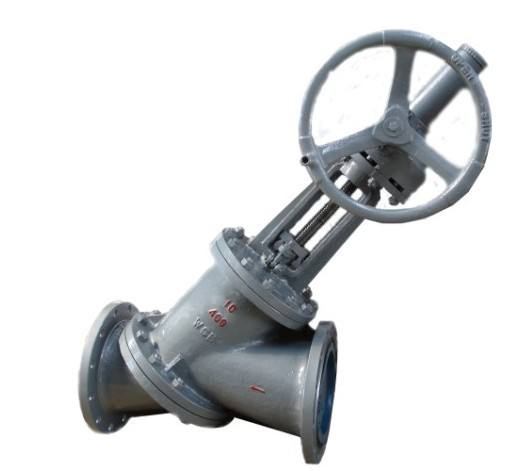

一、JS545Y伞齿轮Y型料浆阀概述：

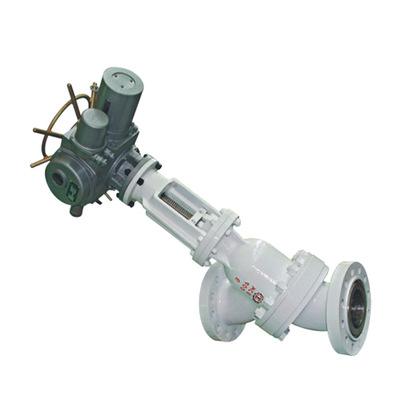

进料阀产品主要用于铝厂，料浆阀根据实际情况的需要，要求达到“三耐一防”的高性能，即耐磨、耐压、耐冲刷、防止结疤，放底结构设计为凸型，阀体为V型，并提供提升和下降两种工作方式阀瓣。阀体内腔装有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间，可以保护阀体不被介质冲刷、腐蚀,并对密封圈进行特种处理，使表面硬度达到HRC56~62，具有高耐磨、耐腐蚀的功能。阀瓣密封根据需要是封面均堆焊有硬质合金，密封副采用线密封，保证密封的可靠性，并可防止结疤。同时，采取短行程阀瓣的设计。在化工、石油、冶金、制药、农药、染料、食品加工等行业广泛使用。各种操作方式，例如手动，气动(弹簧复位式，双作用式、带手轮和不带手轮)，电动，液动，齿轮等。

二、JS545Y伞齿轮Y型料浆阀设计标准：

     设计制造按：ASMEB16.34(Class150为缩径设计)、BS1873
      法兰端尺寸按：ASMEB16.5\GB/T9II3.6
      检验标准：API598

三、JS545Y伞齿轮Y型料浆阀主要技术参数：

产品型号：SJS545Y

公称压力：1.6-6.4MPa

公称通径：DN50-350mm

四、JS545Y伞齿轮Y型料浆阀安装尺寸：

型号	公称压力PN	尺寸（mm）
型号	公称压力PN	DN	50	100	125	150	150△	200	250	300
SJS45Y-16C SJS545Y-16C	1.6	L	230	350	400	480	480	600	730	850
		H	320	464	510	710	595	810	920	1120
		DO	240	280	320	360	360	500	500	600
		重量WT（kg）	36	66	90	105	105	185	305	420
SJS45Y-25C SJS545Y-25C	2.5	L	230	350	400	480	480	600	730	850
		H	320	464	510	710	595	810	920	1120
		DO	240	280	320	360	360	500	500	600
		重量WT（kg）	38	69	95	114	114	195	315	435
SJS45Y-40C SJS545Y-40C	4.0	L	230	350	400	480	480	600	730	850
		H	320	464	510	710	595	810	920	1120
		DO	240	280	320	360	360	500	500	600
		重量WT（kg）	42	70	95	114	114	195	315	435
SJS45Y-64C SJS545Y-64C	6.4	L	380	430	500	550	550	650	775	900
		H	350	490	550	750	635	860	980	1120
		DO	360	400	400	500	500	600	680	800
		重量WT（kg）	47	75	105	124	124	210	335	460
