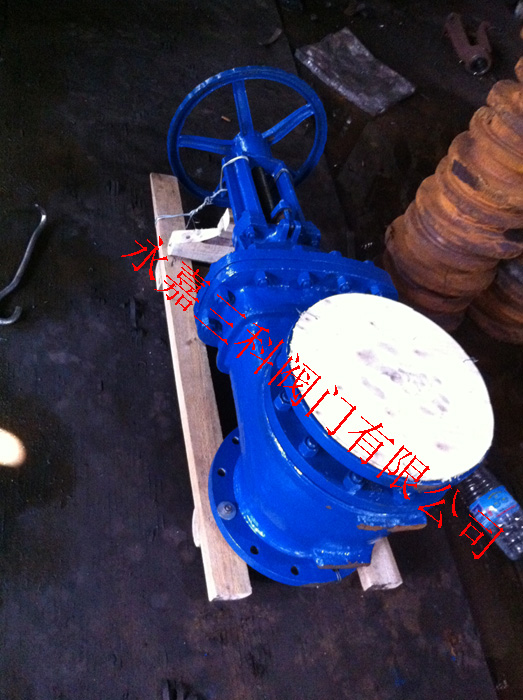

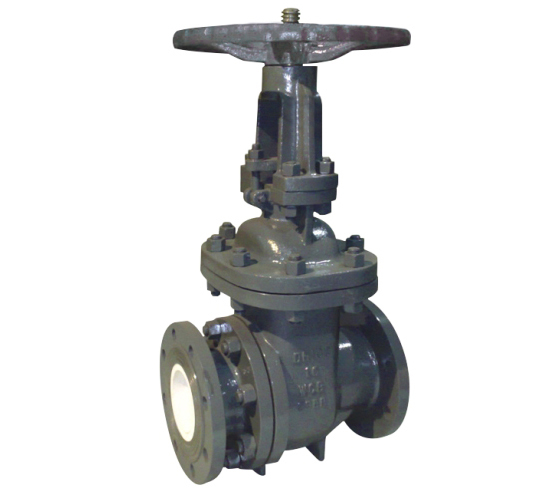

一、PZ41TC耐磨陶瓷排渣阀简介:
排渣闸阀适用于公称压力P N 1.6~6.4Mpa,工作温度0~100℃的火力电站水利排渣系统及水利工程的灰浆排放系统管路上,切断或接通管路中听介质,适用介质为:灰水混合物,渣水混合物(渣水比1:6,大粒度<50 mm)。
特点:
1、 适用于石油化工、冶金、矿山、电力、输煤厂、水泥厂、水处理等行业。
2、 闸板、阀座密封面材料均采用结构陶瓷制造,可耐磨损、腐蚀和抗高温蠕变、抗热震性,实现长寿命免维护。
3、 排渣阀阀体下部分带有排渣口,在关闭的情况下由于管道压力冲向排渣口是渣子彻底排出,不会有灰渣留在阀底,使闸板完全密封。
4、 适用介质:灰渣水混合物,渣水比>1:6,大粒度≤50mm。
型号:PZ41TC-16C
产品别名:陶瓷排渣阀
适用范围:火电厂,矿山
连接形式:法兰
类型(通道位置):直通式
流动方向:双向
驱动方式:手动,电动,气动。
用途:排污
适用介质:灰渣混合物
压力环境:常压
二、PZ41TC耐磨陶瓷排渣阀主要零部件:
|
|
三、PZ41TC耐磨陶瓷排渣阀设计标准:
设计依据 |
GB |
API |
ASME |
设计标准 |
GB/T12237 |
API 6D |
ASME B16.34 |
结构长度 |
GB/T12221 |
API 6D |
ASME B16.10 |
连接法兰 |
GB/T9113 JB/T79 |
ASME B16.5、B16.47 |
|
试验和检验 |
JB/T9092 |
API 6D |
API 598 |
四、试验压力
公称压力 PN |
常温大工作压力 |
壳体 试验压力 |
气密封 试验压力 |
高压密封 试验压力 |
1.6 |
1.6 |
2.4 |
0.6 |
1.76 |
2.5 |
2.5 |
3.8 |
0.6 |
2.75 |
4.0 |
4.0 |
6.0 |
0.6 |
4.4 |
6.4 |
6.4 |
9.6 |
0.6 |
7.1 |
Class 150 |
2.0 |
3.0 |
0.6 |
2.2 |
Class 300 |
5.0 |
7.5 |
0.6 |
5.5 |
五、主要尺寸
公称压力 PN(MPa) |
公称通径 DN(mm) |
尺寸(mm) |
重量(kg) |
|||||||||||||
L |
D |
D1 |
D2 |
D6 |
b |
f |
f2 |
z-d |
H |
H1 |
H2 |
D0 |
手动 |
电动 |
||
1.0 |
50 |
250 |
160 |
125 |
100 |
- |
18 |
3 |
- |
4-18 |
335 |
385 |
640 |
200 |
34 |
88 |
65 |
265 |
180 |
145 |
120 |
- |
20 |
3 |
- |
4-18 |
360 |
435 |
670 |
220 |
38 |
92 |
|
80 |
280 |
195 |
160 |
135 |
- |
20 |
3 |
- |
4-18 |
415 |
495 |
720 |
240 |
46 |
100 |
|
100 |
300 |
215 |
180 |
155 |
- |
22 |
3 |
- |
8-18 |
490 |
590 |
790 |
260 |
70 |
114 |
|
125 |
325 |
245 |
210 |
185 |
- |
24 |
3 |
- |
8-18 |
552 |
677 |
852 |
280 |
100 |
164 |
|
150 |
350 |
280 |
240 |
210 |
- |
24 |
3 |
- |
8-23 |
600 |
755 |
900 |
300 |
125 |
179 |
|
200 |
400 |
335 |
295 |
265 |
- |
24 |
3 |
- |
8-23 |
780 |
980 |
1070 |
350 |
207 |
267 |
|
250 |
450 |
390 |
350 |
320 |
- |
26 |
4 |
- |
12-23 |
860 |
1110 |
1150 |
400 |
279 |
339 |
|
300 |
500 |
440 |
400 |
368 |
- |
28 |
4 |
- |
12-23 |
1010 |
1310 |
1300 |
450 |
392 |
492 |
|
350 |
550 |
500 |
460 |
428 |
- |
28 |
4 |
- |
16-23 |
1160 |
1510 |
1450 |
500 |
537 |
665 |
|
400 |
600 |
565 |
515 |
482 |
- |
30 |
4 |
- |
16-25 |
1400 |
1800 |
1775 |
550 |
680 |
812 |
|
450 |
650 |
615 |
565 |
532 |
- |
30 |
4 |
- |
20-25 |
1500 |
1950 |
1875 |
600 |
850 |
982 |
|
500 |
700 |
670 |
620 |
585 |
- |
32 |
4 |
- |
20-25 |
1600 |
2100 |
1968 |
700 |
1100 |
1345 |
|
600 |
800 |
780 |
725 |
685 |
- |
36 |
5 |
- |
20-30 |
1910 |
2510 |
2295 |
700 |
1700 |
2180 |
|
1.6 |
50 |
250 |
160 |
125 |
100 |
- |
16 |
3 |
- |
4-18 |
350 |
400 |
640 |
220 |
34 |
88 |
65 |
265 |
180 |
145 |
120 |
- |
18 |
3 |
- |
4-18 |
375 |
450 |
670 |
240 |
38 |
92 |
|
80 |
280 |
195 |
160 |
135 |
- |
20 |
3 |
- |
8-18 |
433 |
528 |
720 |
280 |
46 |
100 |
|
100 |
300 |
215 |
180 |
155 |
- |
20 |
3 |
- |
8-18 |
502 |
620 |
800 |
320 |
70 |
114 |
|
125 |
325 |
245 |
210 |
185 |
- |
22 |
3 |
- |
8-18 |
612 |
753 |
905 |
360 |
100 |
164 |
|
150 |
350 |
280 |
240 |
210 |
- |
24 |
3 |
- |
8-23 |
676 |
847 |
966 |
360 |
125 |
179 |
|
200 |
400 |
335 |
295 |
265 |
- |
26 |
3 |
- |
12-23 |
820 |
1039 |
1100 |
400 |
207 |
267 |
|
250 |
450 |
405 |
355 |
320 |
- |
30 |
3 |
- |
12-25 |
969 |
1245 |
1220 |
450 |
279 |
339 |
|
300 |
500 |
460 |
410 |
375 |
- |
30 |
4 |
- |
12-25 |
1142 |
1472 |
1527 |
500 |
392 |
492 |
|
350 |
550 |
520 |
470 |
435 |
- |
34 |
4 |
- |
16-25 |
1280 |
1450 |
1665 |
550 |
537 |
665 |
|
400 |
600 |
580 |
525 |
485 |
- |
36 |
4 |
- |
16-30 |
1452 |
1887 |
1870 |
600 |
680 |
812 |
|
450 |
650 |
640 |
585 |
545 |
- |
40 |
4 |
- |
20-30 |
1541 |
2011 |
1946 |
700 |
850 |
982 |
|
500 |
700 |
705 |
650 |
608 |
- |
44 |
4 |
- |
20-34 |
1676 |
2181 |
2190 |
700 |
1100 |
1345 |
|
600 |
800 |
840 |
770 |
718 |
- |
48 |
5 |
- |
20-41 |
2000 |
2600 |
2510 |
800 |
1700 |
2180 |
|
2.5 |
50 |
250 |
160 |
125 |
100 |
- |
20 |
3 |
- |
4-18 |
350 |
400 |
640 |
220 |
34 |
88 |
65 |
265 |
180 |
145 |
120 |
- |
22 |
3 |
- |
8-18 |
375 |
450 |
670 |
240 |
38 |
92 |
|
80 |
280 |
195 |
160 |
135 |
- |
22 |
3 |
- |
8-18 |
433 |
528 |
720 |
280 |
46 |
100 |
|
100 |
300 |
230 |
190 |
160 |
- |
24 |
3 |
- |
8-23 |
502 |
620 |
800 |
320 |
73 |
117 |
|
125 |
325 |
270 |
220 |
188 |
- |
28 |
3 |
- |
8-25 |
612 |
753 |
905 |
360 |
105 |
169 |
|
150 |
350 |
300 |
250 |
218 |
- |
30 |
3 |
- |
8-25 |
676 |
847 |
666 |
360 |
131 |
185 |
|
200 |
400 |
360 |
310 |
278 |
- |
34 |
3 |
- |
12-25 |
820 |
1039 |
1100 |
400 |
215 |
280 |
|
250 |
450 |
425 |
370 |
332 |
- |
36 |
3 |
- |
12-30 |
969 |
1245 |
1220 |
450 |
295 |
350 |
|
300 |
500 |
485 |
430 |
390 |
- |
40 |
4 |
- |
16-30 |
1142 |
1472 |
1527 |
500 |
410 |
515 |
|
350 |
550 |
550 |
490 |
448 |
- |
44 |
4 |
- |
16-34 |
1280 |
1450 |
1665 |
550 |
560 |
685 |
|
400 |
600 |
610 |
550 |
505 |
- |
48 |
4 |
- |
16-34 |
1452 |
1887 |
1870 |
600 |
710 |
842 |
|
450 |
650 |
660 |
600 |
555 |
- |
50 |
4 |
- |
20-34 |
1541 |
2011 |
1946 |
700 |
900 |
1052 |
|
500 |
700 |
730 |
660 |
610 |
- |
52 |
4 |
- |
20-41 |
1676 |
2181 |
2190 |
700 |
1200 |
1445 |
|
600 |
800 |
840 |
770 |
718 |
- |
56 |
5 |
- |
20-41 |
2000 |
2600 |
2510 |
800 |
1700 |
2180 |
|
4.0 |
50 |
250 |
160 |
125 |
100 |
88 |
20 |
3 |
4 |
4-18 |
350 |
400 |
640 |
240 |
34 |
88 |
65 |
280 |
180 |
145 |
120 |
110 |
22 |
3 |
4 |
8-18 |
385 |
460 |
670 |
280 |
38 |
92 |
|
80 |
310 |
195 |
160 |
135 |
121 |
22 |
3 |
4 |
8-18 |
443 |
538 |
720 |
320 |
68 |
122 |
|
100 |
350 |
230 |
190 |
160 |
150 |
24 |
3 |
4.5 |
8-23 |
512 |
630 |
800 |
360 |
98 |
152 |
|
125 |
400 |
270 |
220 |
188 |
176 |
28 |
3 |
4.5 |
8-25 |
627 |
768 |
905 |
360 |
150 |
204 |
|
150 |
450 |
300 |
250 |
218 |
204 |
30 |
3 |
4.5 |
8-25 |
691 |
862 |
966 |
400 |
240 |
300 |
|
200 |
550 |
375 |
320 |
282 |
260 |
38 |
3 |
4.5 |
12-30 |
840 |
1059 |
1100 |
450 |
320 |
380 |
|
250 |
650 |
445 |
385 |
345 |
313 |
42 |
3 |
4.5 |
12-34 |
994 |
1270 |
1220 |
500 |
390 |
490 |
|
300 |
750 |
510 |
450 |
408 |
364 |
46 |
4 |
4.5 |
16-34 |
1172 |
1502 |
1527 |
550 |
600 |
703 |
|
350 |
850 |
570 |
510 |
465 |
422 |
52 |
4 |
5 |
16-34 |
1300 |
1480 |
1665 |
600 |
820 |
928 |
|
400 |
950 |
655 |
585 |
535 |
474 |
58 |
4 |
5 |
16-41 |
1502 |
1937 |
1870 |
700 |
1250 |
1382 |
