Q42F Y型三通球阀

型号:Q42F

产品时间:2013-04-22

简要描述:

很荣幸为您推荐Q42F Y型三通球阀-永嘉三科阀门有限公司的重点产品之一,厂家直接供货,价格优势明显,并免费提供产品的小样图、技术参数、安装尺寸等问题的咨询,

详细介绍

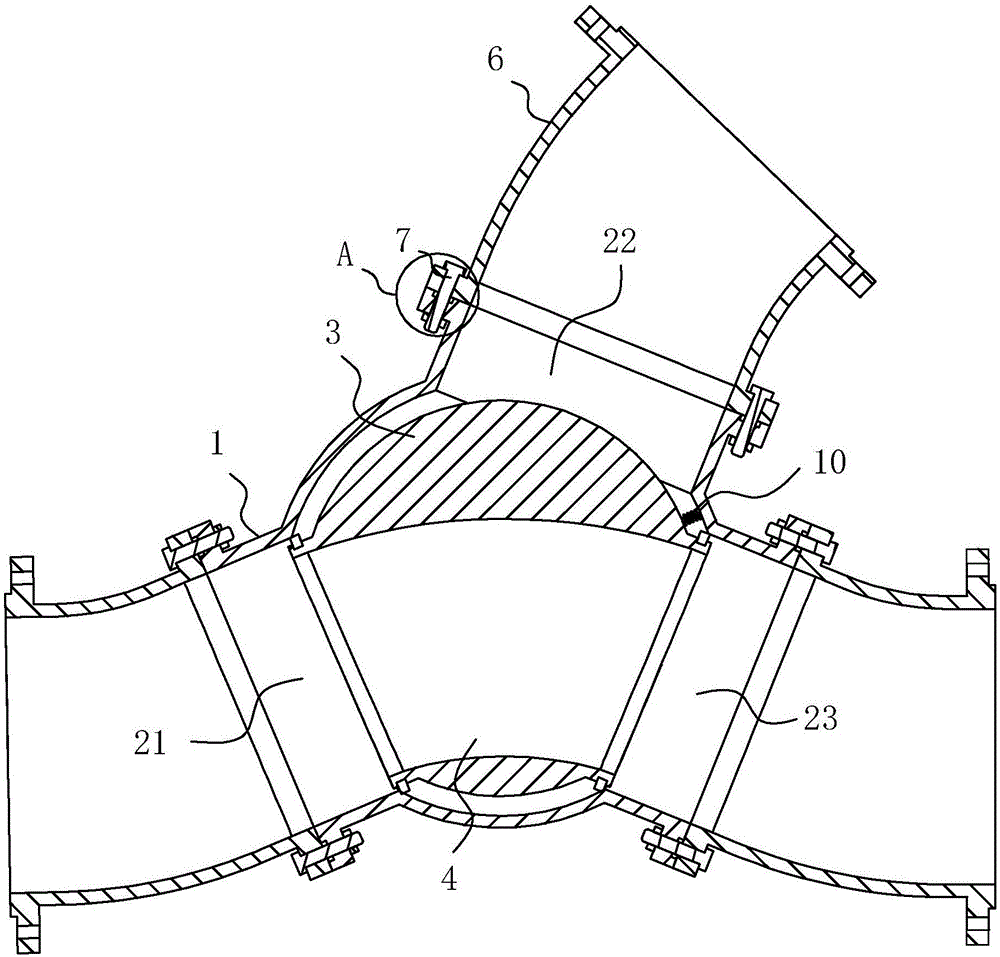

一、Q42F Y型三通球阀结构特点:

        Q42F Y型三通球阀是一种三个连接口互成120°的新型三通球阀,此阀门可以解决互成120°时阀门的连接问题,同时也可以根据客户的要求,定做成两通孔之间互成135°,这样从而可以使用我们的介质达到流向切换的目的。球阀与阀座密封根据工况不同,可分别采用软密封、喷焊镍基合金(硬度大于HRC60)、超音速涂钨钴合金(硬度大于HRC70)及特种硬化材料等多种先进工艺,适用各种苛刻工况,软密封适用200℃以下工况,硬密封碳钢不超过425℃,不锈钢不超过500℃。

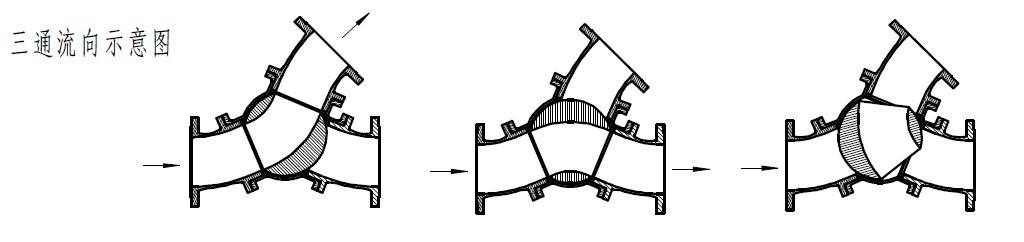

二、Q42F Y型三通球阀流向结合:

Y型三通球阀有相互成120°和两通孔成135°,根据需要可实现对介质流向切换两种工况。Y型三通球阀有相互成120°和两通孔成135°,根据需要可实现对  介质流向切换两种工况。

三、Q42F Y型三通球阀型号、材料及主要参数:

产品型号 Q42F-10-40C Q42F-10-40P Q42F-10-40R
Q42Y-150-300C

Q42Y-150-300P Q42Y-150-300R
阀体 WCB CF8 CF8M
球体 WVB+ENP CF8 CF8M
阀杆/固定圈 2Cr13 304 316
阀座 PTFE PTFE PTFE
填料 PTFE+O形圈   PTFE+O形圈
适用介质 水、油、蒸汽等 酸等腐蚀性介质
适用温度 -29-150℃ -29-150℃
蜗轮Y型三通球阀 Q后插入“3”表示,示例:Q342F-16C
气动Y型三通球阀 Q后插入“6”表示,示例:Q642F-10C
电动Y型三通球阀 Q后插入“9”表示,示例:Q942F-16P

四、Q42F Y型三通球阀外形尺寸:PN10-40

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 75 75 90 100 110 120 130 140 160 190 220 275
H 90 90 102 115 135 140 155 185 210 275 305 335
