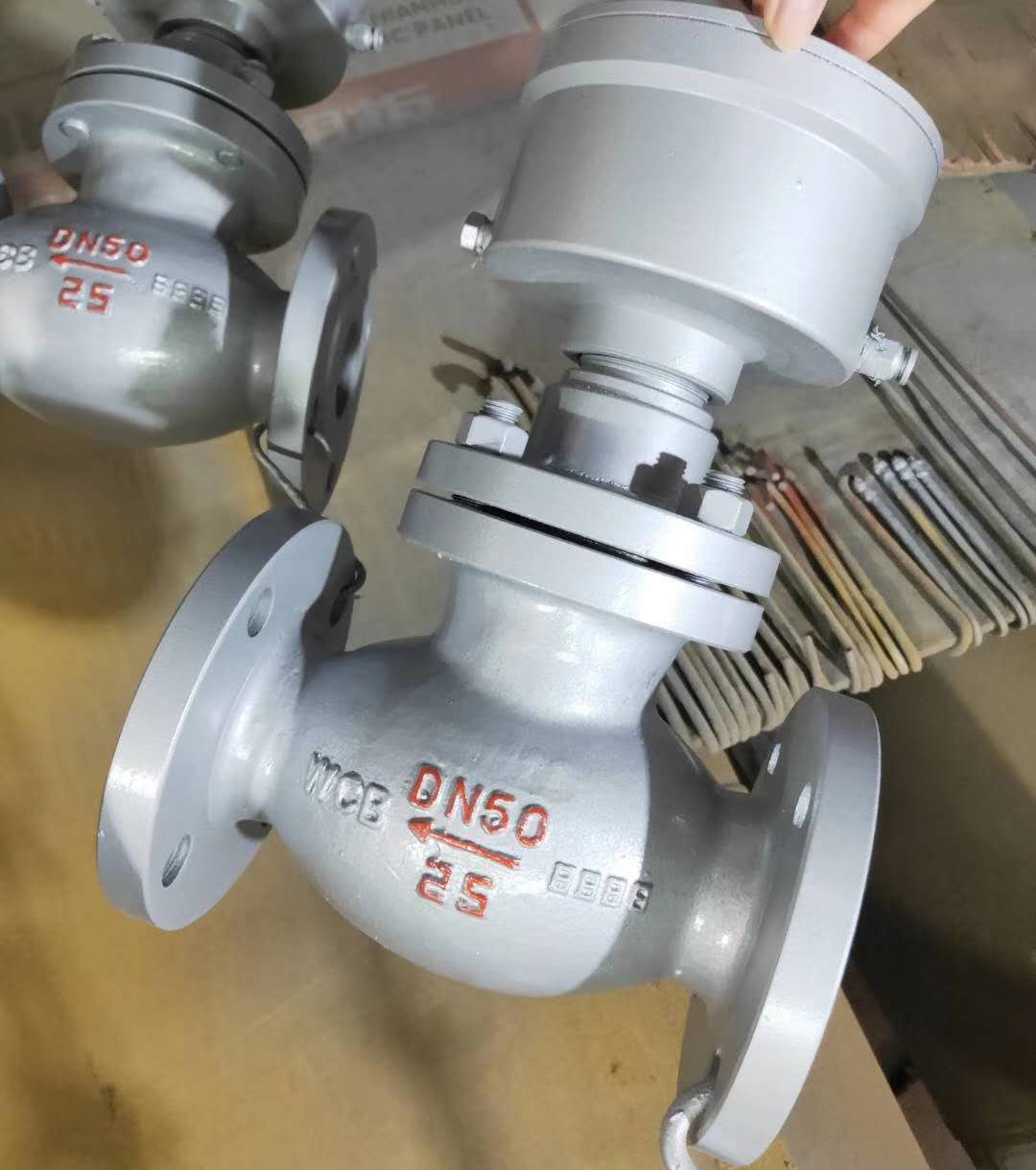

一、QDQ421F气动紧急切断阀简介：
QDQ421F-40气动紧急切断阀是一种安全保护阀.安装在液化石油气储灌站液相与气相管路上,与空压机(或储气罐)配套使用,以便在管道发生大量泄漏时,气源泄压或高温使易熔塞合金熔化,阀门自动关闭止漏,起安全保护作用.此阀也可做为气动截止阀使用.可实现远距离控制,关闭迅速,开启灵活，在无气压情况下，阀瓣处于常闭状态，当气泵把压力气输入本阀气缸时，阀瓣开启，当需要关闭阀门或遇有紧急情况时，将压力泄掉即自动关闭。本阀是由柱塞固定在阀座上，当缸即阀瓣，当压力气通过阀座注入气缸时，阀瓣即离开阀座，当压力泄掉，阀瓣由于弹簧力的作用，迅速关闭。阀门工作介质的流动方向，阀座端为出口，无阀座端即为进口和气压力方向相反。
由多弹簧气动薄膜执行机构或浮动式活塞执行机构与调节阀组成，接收仪器的信号，控制工艺管道内流体的切断、接通或切换。具有结构简单，反应灵敏，动作可靠等特点。《气动紧急切断阀》内结构装有低熔点（易熔合金）的塞子，在外界≥80C温度（易熔金）熔化，堵塞气管泄压。液氨紧急切断阀迅速关闭，保护贮罐系统的安全。
常开型气动紧急切断阀；具有极佳的技术性能，低负荷损失和高可靠性，与远距离气源配套使用，利用气源控制阀门的关闭,以便在管道或储罐上发生意外情况时，工作人员迅速通过控制室触动开关，电磁阀瞬间通电，气源快速通过关闭切断阀。
阀体材料：铸刚，不锈钢。304,316,316L
弹簧：50CrVA（弹簧钢）
气缸，活塞：球墨铸铁
密封圈，O型圈：聚四氟乙烯，丁晴橡胶
工作环境温度：-15～60℃
性能规范：公称压力PN
2.5、4.0MPa
气缸使用压力
≤4.0MPa
适用温度T
-40∽+80℃
气缸使用介
二、性能规范
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
三、QDQ421F主要外型尺寸和连接尺寸 单位：mm
|
四、主要零件材料:
|
阀体
|
阀杆
|
弹簧
|
密封圈
|
|
碳钢
|
不锈钢
|
铬钒钢
|
聚四氟乙烯
|
五、气动紧急切断阀注意事项
1，气动型切断阀气缸开启压力≥0.3-0.6Mpa，气缸的日常工作压力，不得低于0.4MPa,保证阀门的正常工作。
2，切断阀采用止回阀原理，只能单向截断，安装时必须注意阀门标志，将要保护的一端作为阀门入口。阀门安装时应注意：高进低出。
3，常闭式气动紧急切断阀不宜长时间开启，避免弹簧疲劳失灵。
4，订货须注明法兰密封面形式，压力等级及连接标准。
