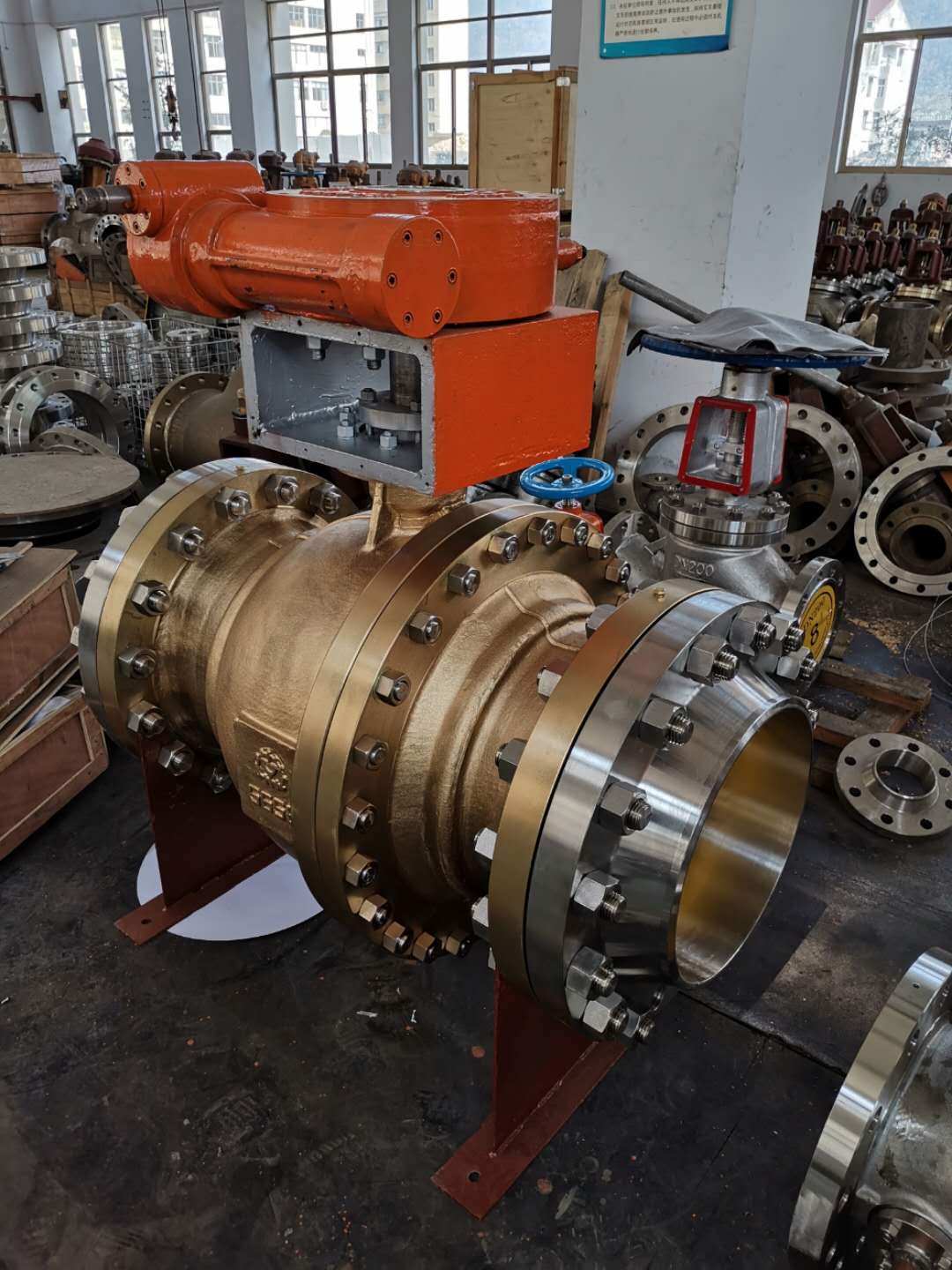

一、Q41F-16T 黄铜法兰球阀结构特点
法兰连接钢制球阀的结构设计吸收了国内外先进技术，阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。设有耐火结构，万一发生火灾时，仍然能够可靠操作并具有良好的密封性。根据用户需要，可设有防静电结构。设置了90°开关带孔定位片，根据需要可以加锁，防止误操作。DN15～200mm可采用浮动球结构，DN150～500mm可采用固定球结构。

法兰连接球阀适用于Class150～1500、PN1.6～16.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

二、Q41F-16T 黄铜法兰球阀产品特征
公称压力：1.6-4.0MPa
适用温度范围：-20～232℃～350℃
适用介质：水、油、气体某些腐蚀性液体

三、Q41F铜球阀的性能范围

公称通径（DN）		15－300
公称压力（MPa）		1.6	2.5	4.0
试验压力（MPa）	强度	2.4	3.75	6.0
	密封	1.76	2.75	4.4
适用温度		≤150℃
适用介质		氧气
阀　体		硅黄铜
阀　杆		不锈钢
阀　芯		铜、不锈钢
填　　料		聚四氟乙烯

四、Q41F铜球阀主要外型尺寸

1.6MPa	DN	L	D	D1	D2	b	n-φd	H	D0
凸面法兰 RF Q41F-16T	15	130	95	65	45	14	4-14	78	140
	20	140	105	75	55	14	4-14	84	160
	25	150	115	85	65	14	4-14	95	180
	32	165	135	100	78	16	4-18	150	250
	40	180	145	110	85	16	4-18	150	300
	50	200	160	125	100	18	4-18	170	350
	65	220	180	145	120	20	4-18	195	350
	80	250	195	160	135	20	8-18	215	400
	100	280	215	180	155	20	8-18	250	500
	125	320	245	210	185	22	8-18	265	600
	150	360	280	240	210	24	8-23	270	800
	200	400	335	295	265	26	12-23	330	1200
2.5MPa	15	130	95	65	45	16	4-14	103	140
凸面法兰RF Q41F-16T	20	140	105	75	55	16	4-14	112	160
	25	150	115	85	65	16	4-14	123	180
	32	165	135	100	78	18	4-18	150	250
	40	180	145	110	85	18	4-18	156	300
	50	200	160	125	100	20	8-18	172	350
	65	220	180	145	120	22	8-18	197	350
	80	250	195	160	135	22	8-23	222	400
	100	280	230	190	160	24	8-23	253	500
	125	320	270	220	188	28	8-25	275	600
	150	360	300	250	218	30	8-25	286	800
	200	400	360	310	278	34	12-25	340	1200

订货须知：

尊敬的用户您好：如果在您确定要使用Q41F铜球阀之前，请一定要与我们的销售人员核对好以下几点的产品参数。

一、1，产品名称与型号，2，阀门的口径，3，阀门使用的管道压力，4，阀门的主体材质，5工况的使用温度，是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Q41F铜球阀型号，请按相关型号直接向我们销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三科阀门专家免费为您审核把关。
