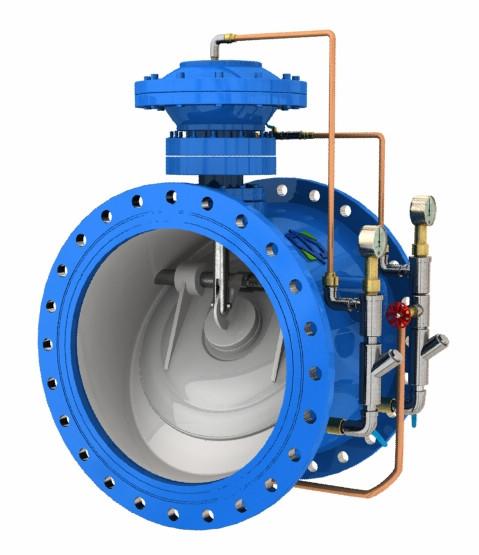

BFG7M43HR管力阀结构：本阀门由上下碳钢阀体，橡胶管套、大小阀杆闸板、上下导柱等零件组成。
二，BFG7M43HR管力阀工作原理：当顺转手轮时，使大小阀杆同时带动上下茬板、压缩管套、进行关闭,反之即行开启。这样，闸板在导柱之间上下往复完成阀门开闭工作
管力阀在泥沙和杂物较多的一些工况（如黄河水质，污水处理系统等），阀门控制管路容易被堵塞，导致阀门失灵；大的杂物还容易把阀板卡住，导致阀门密封不严；还有一些特殊工况，阀门开关时水锤很大，导致阀门开关时响声巨大，甚至造成事故。我公司自成立以来，一直致力于水泵出口控制阀的研制与生产，为能彻底解决这些问题，历时三年，我公司研发了管力阀。
三，BFG7M43HR管力阀是水泵出口继老式手动控制阀、液控蝶阀、多功能水力阀与液力自动阀等控制阀门后的第五代新产品。通过对阀门的流体设计，形成直线型流道，能耗低、运行稳，密封效果好，它兼具电动闸阀、电动蝶阀以及止回阀的功能，通过提高快关时间，能更好地消除水锤危害，保护水泵及管网系统安全。
四，BFG7M43HR管力阀主要用于自动化给排水泵站的离心泵、混流泵和轴流泵出水管道，设计有活塞式与膜片式两种控制装置，可分别适用于清水、原水类介质和污水、渣浆水类介质；可通过辅助部件，实时反馈阀门在线运行情况，对距离输送工程，实现自动控制与远程检测功能；在产品类型上，公司开发有普通型、回水低压型、污水型等五种规格，以满足不同客户不同工况的需求。由于结构紧凑，体积小，重量轻，特别适用于大口径管路系统。
五，BFG7M43HR管力阀可广泛应用于电力、环保、冶金、石化、水司、市政、食品等行业供、排水系统、污水泵房、化工流体等的输送系统，是当前国内外结构新颖、性能先进、运行可靠的泵站新型控制设备
|
名称 |
公称通径 |
适用温度℃ |
适用介质 |
流阻系数 |
低工作压力(Mpa) |
|
参数 |
DN200-DN2000 |
0-120 |
泥污、污水
油品、海水 |
0.3-1.1 |
≥0.1 |
|
名称 |
关阀时间(可调) |
开阀时间(可调) |
结构长度标准 |
法兰标准 |
泄漏量 |
|
参数 |
快关1-3秒
慢关5-90秒 |
20-60秒 |
GB2221-89 |
BG/T79-94 |
GB/T13927-92 |
四、主要材料
|
零件名称 |
阀体 |
阀心 |
阀轴 |
密封面 |
填料 |
|
材料名称 |
球墨铸铁 |
球墨铸铁 |
不锈钢 |
橡胶 |
O形密封圈
柔性石墨 |
