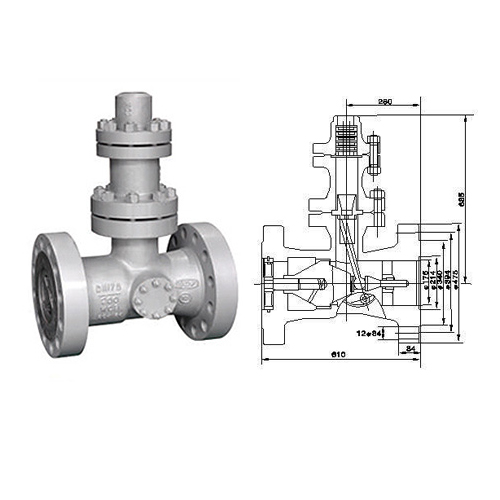

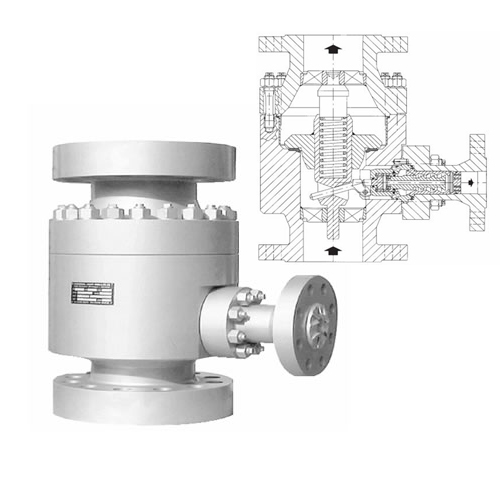

空排止回阀,H48Y(H)-200
用途:
空排止回阀安装在火电机组的高压给水泵出口管道上,防止给水倒流,保护给水泵.该阀配合水泵小流量自动再循环阀工作,当给水泵在低负荷或者出口截门关闭状态时,自动再循环旁路阀应处于开启位置,以保证水泵的安全运行.当空排止回阀开启时,再循环旁路阀就自动关闭.
作用原理及结构特点
打开出口阀，给水泵启动，给水达到一定的压力后，空排止回阀的阀芯自动升起，推离阀座，给水即流出。同时阀芯连杆拔动排空口阀片封闭排空口。当给水泵流量减小时，阀芯下落，推动连杆拔开排空阀片，开启再循环门维持水泵小流量。当停泵时，阀芯自动下落关闭通道，从而防止高压水锤对给水系统的破坏。
1,作用原理:打开出口阀,给水泵启动,给水达到一定的压力后,阀瓣在给水压力的作用下升一定的高度,推离阀座,给水即流出.同时由于阀瓣的上升,带动连杆转动,拨动排空口阀片,使再循环的刀片式活门向下移动,关闭排空口,当给水流量减少时,阀瓣下落,推动连杆拨开排空阀片,开启再循环门维持水泵小的允许流量,当停泵时,阀瓣自动下落,关闭阀口通道,防止高压水锤给水系统的破坏.

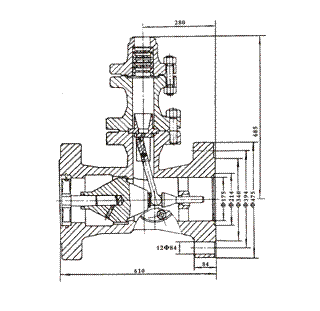

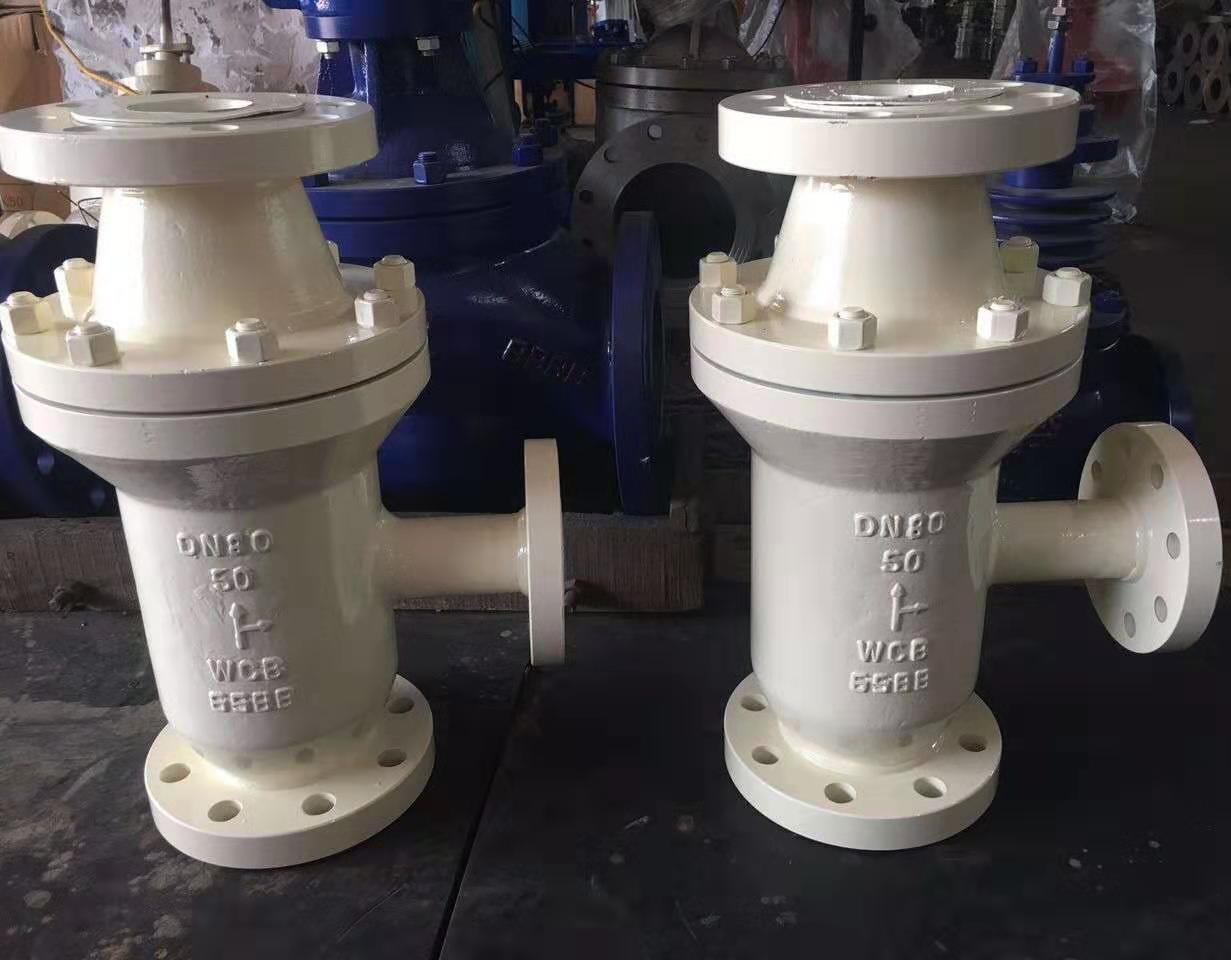

2,结构特点:
A,该阀配合再循环旁路阀工作,维持系统的安全运行.
B,主阀瓣上下移动,介质倒流时,借助介质压力及弹簧作用下关闭通道,此时旁路阀开启,当主阀瓣全开时,旁路阀关闭.
C,阀瓣密封采用不锈钢堆焊而成,耐磨,抗擦伤性强,密封可靠.
D,阀门应垂直安装.
空排止回阀规格型号：
| 公称压力PN/MPa | 壳体试验压力Ps/MPa | 工作压力PN/MPa | 适用介质 | 工作温度/℃ |
| 20．O | 30．O | 20．O | 水 | ≤160 |
空排止回阀主要零部件参数：
|
零件名称 |
材料 |
|
阀体、定位轮、连接法兰、排气法兰、法兰盖 |
碳素铸钢 |
|
导向轴、拔叉、轴套、滑块、排放套、排气盘 |
不锈钢 |
|
螺栓、螺柱 |
铬钼钢 |
|
衬套 |
铸铝青铜 |
|
阀瓣、阀瓣体、阀瓣轴、连接叉、螺母 |
优质碳素钢 |
