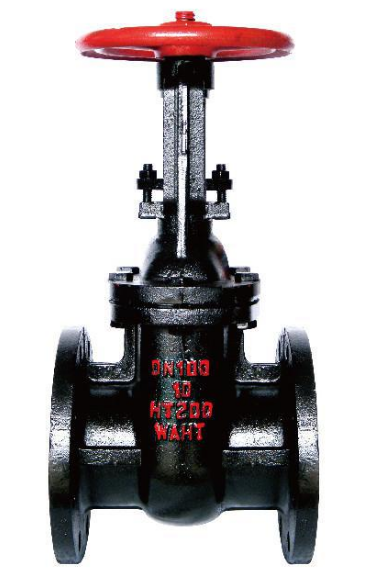

一、Z41T-10铸铁闸阀概述：
1、Z41T-10铸铁闸阀原理
关闭件(闸板)沿通路中心线的垂直方向移动做全开和全关切断用。
2、Z41T-10铸铁闸阀选用
闸阀主要用于截断或接通管路中的介质，一般不作为调节或节流使用。
3、Z41T-10铸铁闸阀分类
闸阀根据分类方法不同可分为：平行式闸阀、楔式闸阀、升降式闸阀、旋转杆式闸阀、快速启闭闸阀、缩口闸阀、平板闸阀等。
4、Z41T-10铸铁闸阀特点
流体阻力小，适用的压力、温度范围大，介质流动方向不受限制，密封性能良好。
5、Z41T-10铸铁闸阀施工、安装要点
1)、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
2)、安装在保温管道上的各类手动阀门，手柄均不得向下。
3)、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。
4)、手轮、手柄及传动机构均不允许作起吊用，严禁碰撞。
5)、带传动机构的Z41T-10铸铁闸阀，按产品使用说明书的规定安装。
6、Z41T-10铸铁闸阀执行标准
1)、Z41T-10铸铁闸阀产品标准
《通用阀门 法兰连接铁制闸阀》GB/T 12232-2005
《钢制阀门 一般要求》GB/T 12224-2005
《管线用钢制平板闸阀》JB/T 5298-91
《阀门的检验与试验》JB/T 9092-1999
《生活饮用水输配水设备及防护材料的安全性评价标准》 GB/T 17219-1998
2)、Z41T-10铸铁闸阀工程标准
《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002
《通风与空调工程施工质量验收规范》GB50243-2002
二、主要技术参数：
|
型号 |
公称压力MPa |
试验压力MPa |
工作 |
使用 |
||
|
强度 |
密封（液） |
低压密封（气） |
||||
|
Z41H(T)-10 |
1.0 |
1.5 |
1.1 |
0.6 |
≤200℃ |
水、蒸汽 |
|
Z41H(T)-10C |
||||||
三、明杆闸阀主要零件材料
|
型号 |
阀体 |
阀盖 |
闸板 |
阀杆螺母 |
阀杆 |
填料 |
|
Z41H(T)-10 |
灰铸铁 |
灰铸铁 |
铜 |
不锈钢 |
油浸石棉盘根 |
|
|
Z41H(T)-10C |
铸钢 |
|||||

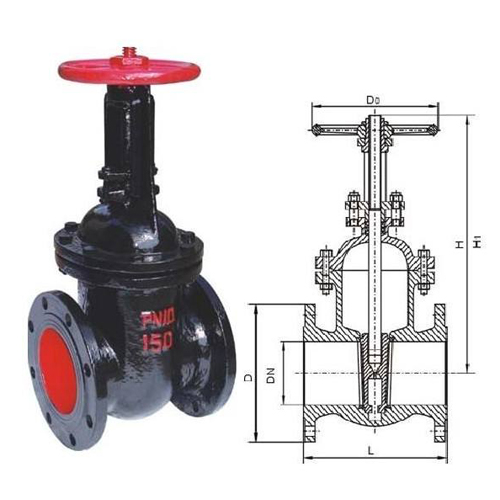

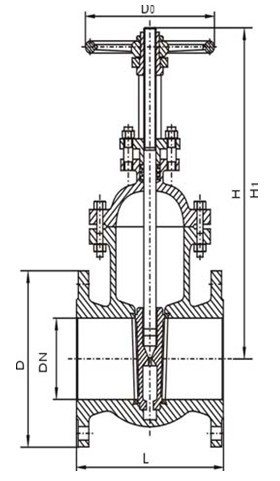

四、明杆闸阀主要外形尺寸(法兰尺寸按 JB78 PN1.0MPa规定）
|
口径 |
Z41H(T)-10(10C) |
||||
|
L |
D |
H |
H1 |
D0 |
|
|
40 |
165 |
145 |
250 |
295 |
160 |
|
50 |
180 |
160 |
270 |
325 |
180 |
|
65 |
195 |
180 |
300 |
380 |
180 |
|
80 |
210 |
195 |
330 |
420 |
200 |
|
100 |
230 |
215 |
410 |
520 |
200 |
|
125 |
255 |
245 |
470 |
610 |
240 |
|
150 |
280 |
280 |
550 |
710 |
240 |
|
200 |
330 |
335 |
700 |
915 |
320 |
|
250 |
380 |
390 |
830 |
1095 |
320 |
|
300 |
420 |
445 |
960 |
1275 |
400 |
|
350 |
450 |
500 |
1130 |
1500 |
400 |
|
400 |
480 |
565 |
1345 |
1760 |
500 |
|
450 |
510 |
615 |
1450 |
1920 |
500 |
|
500 |
540 |
670 |
1650 |
2170 |
720 |
|
600 |
600 |
780 |
- |
- |
- |
|
700 |
660 |
895 |
|
|
|
|
800 |
720 |
1010 |
|
|
|
|
900 |
780 |
1110 |
|
|
|
|
1000 |
840 |
1220 |
|
|
|
|
1200 |
960 |
1450 |
- |
- |
- |
