当前位置:主页 > 产品中心 > 闸阀 > 软密封闸阀 > MZ45X直埋软密封闸阀

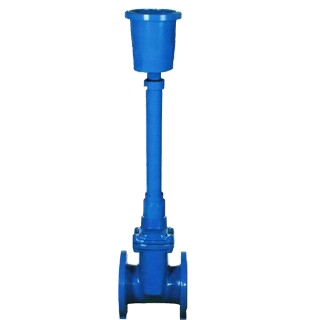

MZ45X直埋软密封闸阀

型号:Z45X-10直埋软密封闸阀

产品时间:2012-06-18

简要描述:

MZ45X直埋软密封闸阀采用可以免维护及延长阀杆的设计方案,一次性地埋,避免阀井昂贵的造价及道路多次改造和阀门更换带来的巨大投资,美化道路环境,耐辗压,避免井盖丢失造成安全事故.阀杆可根据阀井深度灵活订做

详细介绍

一、MZ45X直埋软密封闸阀概述:

   MZ45X直埋软密封闸阀采用可以免维护及延长阀杆的设计方案,一次性地埋,避免阀井昂贵的造价及道路多次改造和阀门更换带来的巨大投资,美化道路环境,耐辗压,避免井盖丢失造成安全事故.阀杆可根据阀井深度灵活订做,阀杆顶部设有阀门开关显示,可加装信号远传装置,阀门误开关锁闭装置. 1、整体阀盖暗杆设计,结构紧凑;阀杆螺母与闸板两体结构,无卡阻现象发生;直通道,无泄留凹腔;阀杆密封采用“O”形密封圈。 2、有优秀的防腐性能,壳体内,外表面喷涂环氧树脂,需要时内表面衬搪瓷;连接螺栓采用内六角螺栓,顶部胶封。 3、可靠的卫生性环氧树脂符合卫生标准GB/T17219-1998,闸板整体包覆符合卫生检验的橡胶;阀杆、阀杆螺母等零件采用不受水腐蚀的不锈钢或青铜等到材料。 适用饮用水、给排水、污水处理、天然气与煤气、工业以及食品等行业。

技术参数
   压力等级:1.0MPa、1.6MPa
   阀体耐压:1.5MPa、2.4MPa
   密封试验:1.1MPa、1.76MPa
   工作温度:0~80℃
   适用介质:水、气等



二、主要零部件材料:

名称

材料

阀体

灰铸铁、球墨铸铁、铸钢

闸板

球墨铸铁外覆三元乙丙或丁腈橡胶

内六角螺栓

碳化处理

密封圈

丁腈橡胶

阀盖

灰铸铁、球墨铸铁、铸钢

阀杆

不锈钢

“O”形密封圈

丁腈橡胶

止推轴承

锡青铜

螺栓

不锈钢

压盖

球墨铸铁、铸钢

防尘罩

丁腈橡胶

手轮(传动帽)

铸铁

主要技术参数

   公称压力:1.0~2.5MPa    工作温度:0~80℃     法兰标准:GB/T 17241.6 GB9113

   公称通经:50~600mm    适用介质:水、油、气等   试验标准:GB13927 AP1598



三、主要外形连接尺寸:

DN

50

65

80

100

125

150

200

250

300

350

400

450

500

600

L

178

190

203

229

254

267

292

330

356

381

406

432

457

508

HA

313

332

372

424

497

562

680

837

948

1010

1220

1280

1480

1665

HC

355

375

415

476

540

600

720

875

990

1050

1245

1310

1560

1750
