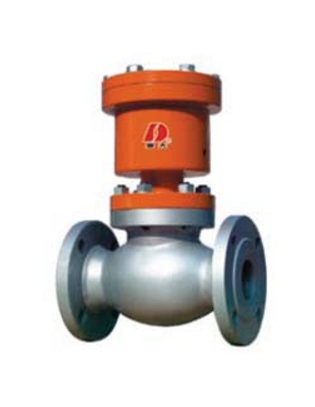

一、J641F气动活塞式截止阀概述：
结构特点:
1、选材考究，符合国内、外相关标准，结构合理，造型美观。
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立(Stellite)钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
5、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
6、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。
二、主要零件材料及主要用途
阀体 阀盖 阀瓣 密封圈 阀杆 填料 适用介质 适用温度
(≤℃)
WCB WCB+D507MO D577 2Crl3 柔性石墨 水、油品、蒸汽 425
ZGlCrl8Ni9Ti 0Crl8Ni9Ti
Stellite12 Stellite6 lCrl8Ni9Ti PTFE 硝酸类 200
ZGlCrl8Ni2Mo2Ti CF8M
Stellite12 lCrl8Ni2Mo2Ti lCrl8Ni2Mo2Ti PTFE 磷酸类、
碱类、混酸 200
ZG00Crl7Nil4M02 CF3M
Stellite12 Stel1ite6 316L PTFE 磷酸类、
尿素、甲铵液 200
ZGlCr5MO ZGlCr5MO
Stellite12 Stel1ite6 25Cr2Mo1VA 柔性石墨 水、油品、蒸汽 550
三、安装尺寸：
|
型号 |
公称通径DN（mm） |
尺寸 |
|||||||
|
L |
D |
D1 |
D2 |
b-f |
Z-Φd |
H |
Do |
||
|
J641F-16 |
15 |
130 |
95 |
65 |
45 |
14-2 |
4-14 |
113 |
80 |
|
20 |
150 |
105 |
75 |
55 |
16-2 |
4-14 |
113 |
80 |
|
|
25 |
160 |
115 |
85 |
65 |
16-2 |
4-14 |
125 |
80 |
|
|
32 |
180 |
135 |
100 |
78 |
18-2 |
4-18 |
145 |
100 |
|
|
40 |
200 |
1451 |
110 |
85 |
18-3 |
4-18 |
180 |
130 |
|
|
50 |
230 |
60 |
125 |
100 |
20-3 |
4-18 |
200 |
130 |
|
|
65 |
290 |
180 |
145 |
120 |
20-3 |
4-18 |
205 |
150 |
|
|
J641F中部法兰 |
65 |
290 |
180 |
145 |
120 |
22-3 |
4-18 |
310 |
150 |
|
80 |
310 |
195 |
160 |
135 |
24-3 |
8-18 |
350 |
240 |
|
|
100 |
350 |
215 |
181 |
155 |
26-3 |
8-18 |
365 |
240 |
|
|
125 |
400 |
245 |
210 |
185 |
26-3 |
8-18 |
430 |
300 |
|
|
150 |
480 |
280 |
240 |
210 |
28-3 |
8-23 |
450 |
300 |
|
|
200 |
600 |
335 |
295 |
265 |
30-3 |
12-23 |
556 |
300 |
|
