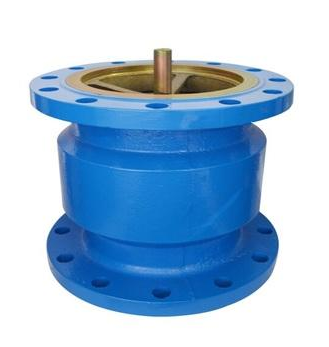

一、HC41X消声止回阀概述：
节能消声止回阀适用于给排水管道，阀瓣采用进口两端中心轴导向，启闭灵活，可水平安装或垂直安装。阀瓣采用弹簧加载，其快速关闭能有效的消除水锤，密封性能好，关闭无噪声。它具有体积小、重量轻、流体阻力小，耐疲劳、寿命长等优点。
二、主要技术参数：
公称压力：1.0～1.6MPa
公称通经：40～600mm
适用介质：水及弱腐蚀性流体
适用温度：0～80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准：GB/T 13927 AP 1598
三、主要零部件材料：
|
型号 |
阀体 |
密封圈 |
弹簧 |
|
H41X-10 |
铸铁或不锈钢 |
丁腈橡胶（NBR） |
不锈钢ICr18Ni9Ti |
|
H41X-16 |
铸钢或不锈钢 |
丁腈橡胶（NBR） |
不锈钢ICr18Ni9Ti |
四、主要外形连接尺寸单位：mm
|
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
112 |
120 |
130 |
150 |
165 |
190 |
210 |
255 |
310 |
320 |
380 |
405 |
430 |
450 |
510 |
消声止回阀铁壳铜芯主要技术参数：
|
型号 |
公称压力 |
试验压力PSMPa |
工作温度 |
适用介质 |
|
|
壳体 |
密封 |
||||
|
H41X |
1.0 |
1.5 |
1.1 |
≤80 |
洁净水 |
|
1.6 |
2.4 |
1.76 |
|||
|
2.5 |
3.75 |
2.75 |
|||
