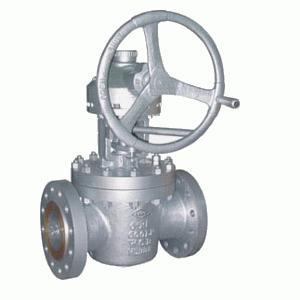

一、X43H美标提升式旋塞阀概述：

提升式旋塞阀
　  提升式旋塞阀有多种结构形式，提升式旋塞阀按密封面的材料分为软密封和硬密封两种。其基本原理时为开启时使旋塞上升，旋塞再转动90度到阀门全开过程能减少与阀体密封面的摩擦力；关闭阀门时使旋塞转动90度至关闭位置后再下降与阀体密封面接触达到密封。
 1、双密封提升式旋塞阀
 　　双密封提升式旋塞阀为软密封结构。旋塞体为三块板组合而成圆柱形塞体，两侧的板上镶嵌橡胶密封面，中间为圆柱形楔塞。
 　　开启阀门时传动机构使旋塞上升，带动两侧板收拢，使组合塞体和阀门密封面脱离后，再带动塞体旋转90度到阀门全开位置。
 　　关闭阀门时传动机构使组合塞体转动90度至关闭位置后，再推动塞体下降，两侧板与阀体底部接触后不再下移，中间楔塞继续下降，通过斜面的推动两侧板相进出口端移动，使侧板的软密封面与阀体密封面接触后受到压缩而达到密封。
 　　双密封提升式旋塞阀具有双阻塞和排放功能，阀门上设有压力平衡装置，以防系统异常升压，并能减少阀门启闭瞬间的阻力。由于密封圈被压缩后金属面相互接触，阀门具有防火功能。阀门的维护十分方便，可在不把阀体从管线拆卸的情况下，通过拆卸阀体底部的端盖就能把两侧板从阀体中取出更换。因此也被广泛应用于石油、天然气、冶金矿山、煤气工程、轻工纺织、船舶码头、食品以及环保水处理等各行业作调节、启闭管线流体之用。
  2、硬密封提升式旋塞阀
 　　金属硬密封提升式旋塞阀两侧阀座密封面均可密封，阀门的使用不受介质流向的限制。金属硬密封体提升式旋塞阀关闭时，可通过手轮和阀杆对阀座密封面加压，通过加大密封比压，可使旋塞阀具有更好的密封性能。阀座密封面凸起，便于密封面清洗，密封面不易积存结晶介质，或固体颗粒。固常用于化工装置的高温场合。硬密封提升式旋塞阀的结构有多种，常见有两种。
 　　A. 手轮手柄式提升式旋塞阀，工作原理为：上升，使旋塞和阀门全打开。关闭时先转动手柄使旋塞转动90度至关闭位置，再转动传动装置手轮使旋塞下降达到密封。
 　　阀门再启闭过程中旋塞与阀座相脱离，故阀门的启闭非常轻松，而且密封面在开启或关闭过程中不易擦伤，阀门使用寿命长。但采用手柄驱动力矩小，因此使用阀门的公称尺寸通常不大。手轮手柄提升式旋塞阀结构紧凑，体积小，流体阻力小。
 　　B. 机械十字架传动提升式旋塞阀，工作原理为：开启阀门时传动装置转动阀杆的螺纹使旋塞体上升。旋塞和阀体密封面脱离后再驱动旋塞转动90度到阀门全打开。关闭时传动装置使旋塞先转动90度至关闭位置后，旋塞不再转动，驱动力转动螺纹后使旋塞下降，与阀体密封面接触达到密封。
 　　机械十字架传动机构可连接汽缸、电动装置、液压系统等进行远程控制。
 　　机械十字架传动提升式旋塞阀，解决了驱动装置输入力矩不足的限制，使阀门向大口径和高压力方向发展。
 　　机械十字架传动提升式旋塞阀的旋塞通道与管道的直径一致，流体阻力小，方便清管。在石油、天然气长输管线上的发展越来越大。

二、主要技术参数：

三、主要零部件材料:
