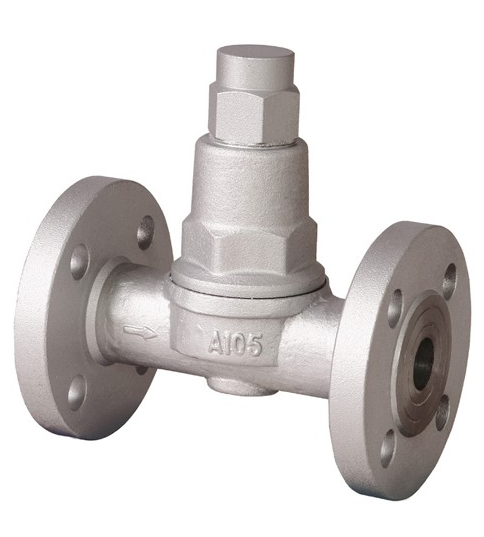

一、CS47H可调双金属疏水阀概述:
双金属片式疏水阀是热静力型疏水阀中结构坚固的疏水阀。它的优点是:不怕水击,耐高压,体积小,重量轻,不怕冻,能自动排空气,任意位置都可安装;背压率大于 80% 。
该疏水阀适用于蒸汽管主管道、管网伴热、仪表伴热、生活采暖和允许存有高温凝结水的加热设备疏水,使用范围很广。
二、特 点:
1.可调整凝结水的排放温度,有效地利用凝结水的显热。
2.阀前始终有凝结水,形成水封,无蒸汽泄漏。
3.可任意角度安装,并随时可调整排水温度。
4.抗水击,排气性能优良。
5.球面关闭方式,使用寿命长
三、工作原理
双金属片式疏水阀是由双金属片感温元件带动阀心进行开关阀门。当装置刚起动时,管道出现低温冷凝水,双金属片是平展的,阀芯在弹簧的弹力下处于开启位置。当冷凝水温度渐渐升高,双金属片感温元件开始弯曲变形,并把阀心推向关闭位置。在冷凝水达到饱和温度之前,疏水阀完全关闭。阀前始终存有高温凝结水,无蒸汽泄漏,节能效果好。
四、型号规格外型尺寸 :
型号 |
DN |
螺纹连接 |
承接焊连接 |
法兰连接 |
||||||||||||||
RC |
L |
H |
W |
L |
H |
W |
d’ |
T |
L |
H |
D |
K |
d |
C |
F |
N-φ |
||
(mm) |
(mm) |
(mm) |
||||||||||||||||
CS17H-16C |
15 |
1/2 |
100 |
92 |
82 |
100 |
92 |
82 |
22 |
12 |
150 |
92 |
95 |
65 |
45 |
14 |
2 |
4-14 |
20 |
3/4 |
100 |
92 |
82 |
100 |
92 |
82 |
27 |
12 |
150 |
92 |
105 |
75 |
55 |
14 |
2 |
4-14 |
|
25 |
1 |
100 |
92 |
82 |
100 |
92 |
82 |
34 |
12 |
160 |
92 |
115 |
85 |
65 |
14 |
2 |
4-14 |
|
32 |
11/4 |
165 |
140 |
115 |
165 |
140 |
115 |
42 |
13 |
200 |
140 |
135 |
100 |
78 |
16 |
2 |
4-18 |
|
40 |
11/2 |
165 |
140 |
115 |
165 |
140 |
115 |
48 |
13 |
200 |
140 |
145 |
110 |
85 |
16 |
3 |
4-18 |
|
50 |
2 |
175 |
140 |
115 |
175 |
140 |
115 |
61 |
14 |
230 |
140 |
160 |
125 |
100 |
16 |
3 |
4-18 |
|
CS17H-25 |
15 |
1/2 |
100 |
92 |
82 |
100 |
92 |
82 |
22 |
12 |
150 |
92 |
95 |
65 |
45 |
14 |
2 |
4-14 |
20 |
3/4 |
100 |
92 |
82 |
100 |
92 |
82 |
27 |
12 |
150 |
92 |
105 |
75 |
55 |
14 |
2 |
4-14 |
|
25 |
1 |
100 |
92 |
82 |
100 |
92 |
82 |
34 |
12 |
160 |
92 |
115 |
85 |
65 |
14 |
2 |
4-14 |
|
32 |
11/4 |
165 |
140 |
115 |
165 |
140 |
115 |
42 |
13 |
200 |
140 |
135 |
100 |
78 |
16 |
2 |
4-18 |
|
40 |
11/2 |
165 |
140 |
115 |
165 |
140 |
115 |
48 |
13 |
230 |
140 |
145 |
110 |
85 |
16 |
3 |
4-18 |
|
50 |
2 |
175 |
140 |
115 |
175 |
140 |
115 |
61 |
14 |
230 |
140 |
160 |
125 |
100 |
16 |
3 |
4-18 |
|
CS17H-40 |
15 |
1/2 |
100 |
92 |
82 |
100 |
92 |
82 |
22 |
12 |
250 |
92 |
95 |
65 |
45 |
14 |
2 |
4-14 |
20 |
3/4 |
100 |
92 |
82 |
100 |
92 |
82 |
27 |
12 |
150 |
92 |
105 |
75 |
55 |
14 |
2 |
4-14 |
|
25 |
1 |
100 |
92 |
82 |
100 |
92 |
82 |
34 |
12 |
160 |
92 |
115 |
85 |
65 |
14 |
2 |
4-14 |
|
32 |
11/4 |
165 |
140 |
115 |
165 |
140 |
115 |
42 |
13 |
200 |
140 |
135 |
100 |
78 |
16 |
2 |
4-18 |
|
40 |
11/2 |
165 |
140 |
115 |
165 |
140 |
115 |
48 |
13 |
200 |
140 |
145 |
110 |
85 |
16 |
3 |
4-18 |
|
50 |
2 |
175 |
140 |
115 |
175 |
140 |
115 |
61 |
14 |
230 |
140 |
160 |
125 |
100 |
16 |
3 |
4-18 |
五、主要零件材料:
型号Type/项目Item |
CS 17 H、CS47H、CS 67 H 16 C、25C、40 C |
阀体Body |
碳钢Carbon Steel |
阀盖Donner |
|
阀芯 |
不锈钢Atainless Steel |
阀座Seat |
不锈钢Atainless Steel |
热敏元件 |
热双金属片 |
过滤器Percolator |
不锈钢Atainless Steel |
