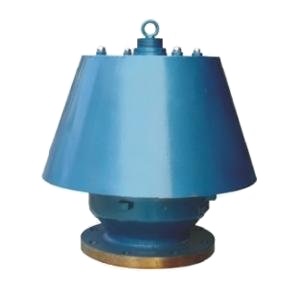

一、FAHF呼吸阀概述：
FAHF呼吸阀工作原理是用弹簧限位阀板,由正负压力决定或呼或吸.呼吸阀应该具有泄放正压和负压两方面功能，具体：当容器承受正压时，呼吸阀打开呼出气体泄放正压；当容器承受负压时，FAHF呼吸阀打开吸入气体泄放负压。由此保证压力在一定范围内，保证容器安全。
一种是达到一定压力时,进行呼或吸.另一种是设计成纯粹只呼不吸.可以理解为用两个适当压力的单向阀代替.
呼吸阀的选用由操作压力决定安全阀的公称压力，由操作温度决定安全阀的使用温度范围，由计算出的安全阀的定压值决定弹簧或杠杆的定压范围，再根据使用介质决定安全阀的材质和结构型式，再根据安全阀泄放量计算出安全阀的喉径。以下为安全阀选用的一般规则。
规格 15-800 介质温度 20-340（℃
工作压差 100 材质 碳钢
品牌 三科阀门 诊型号 FAHF呼吸阀
产品别名 FAHF呼吸阀 适用范围 FAHF呼吸阀
连接形式 法兰 类型(通道位置) 直通式
流动方向 单向 驱动方式 热力
用途 调节 适用介质 各种高腐蚀化学介质
压力环境 高压
二、工作原理
呼吸阀在系统中起安全保护作用。当系统压力超过规定值时，呼吸阀汀开，将系统中的一部分气体排入大气，使系统压力不超过允许值，从而保证系统不因压力过高而发生事故。安全阀又称溢流阀。图示为安全阀的几种典型结构形式。图a为活塞式安全阀，阀芯是一平板。气源压力作用在活塞A上，当压力超过由弹簧力确定的安全值时，活塞A被顶开，一部分压缩空气即从阀口排入大气；当气源压力低于安全值时，弹簧驱动活塞下移，关闭阀口。
为先导式呼吸阀，以小型直动阀提供控制压力作用于膜片上，膜片上硬芯就是阀芯，压在阀座上。当气源压力A大于安全压力时，阀芯开启，压缩空气从左侧输出孔排入大气。膜片式安全阀和先导式安全阀压力特性较好、动作灵敏；但大开启力比较小，即流量特性较差。实际应用时，应根据实际需要选择安全阀的类型，并根据大排气量选择其通径。
阻火呼吸阀在系统中起安全保护作用。当系统压力超过规定值时，安全阀汀开，将系统中的一部分气体排入大气，使系统压力不超过允许值，从而保证系统不因压力过高而发生事故。安全阀又称溢流阀。图示为安全阀的几种典型结构形式。图a为活塞式安全阀，阀芯是一平板。气源压力作用在活塞A上，当压力超过由弹簧力确定的安全值时，活塞A被顶开，一部分压缩空气即从阀口排入大气；当气源压力低于安全值时，弹簧驱动活塞下移，关闭阀口。
三、大气压压力：
|
A级正压 |
355Pa (36毫米水柱) |
|
负压 |
295Pa (30毫米水柱) |
|
B级正压 |
980Pa (100毫米水柱) |
|
负压 |
295Pa (30毫米水柱) |
|
C级正压 |
1765Pa (180毫米水柱) |
|
负压 |
295Pa (30毫米水柱) |
四、产品参数：
|
规格 |
尺寸(mm) |
||||||
|
D1 |
D2 |
H |
L |
L1 |
n |
d |
|
|
DN50 |
φ110 |
φ140 |
393 |
386 |
φ340 |
4 |
φ14 |
|
φ14 |
φ170 |
φ205 |
441 |
450 |
φ395 |
4 |
φ18 |
|
DN150 |
φ225 |
φ260 |
529 |
550 |
φ458 |
8 |
φ18 |
|
DN200 |
φ280 |
φ315 |
640 |
710 |
φ580 |
8 |
φ18 |
|
DN250 |
φ335 |
φ370 |
775 |
916 |
φ720 |
12 |
φ18 |
