当前位置:主页 > 产品中心 > 截止阀 > 不锈钢截止阀 > J41W-16P不锈钢截止阀

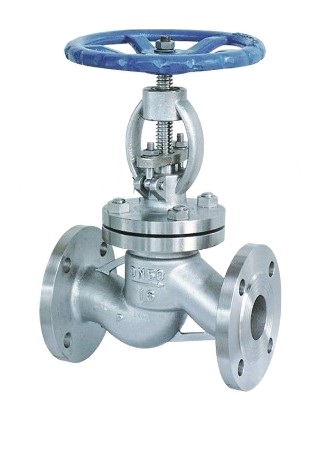

J41W-16P不锈钢截止阀

型号:J41W-16P/25P/40P

产品时间:2012-06-24

简要描述:

J41W-16P不锈钢截止阀截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到大,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定

详细介绍

一、J41W-16P不锈钢截止阀概述:

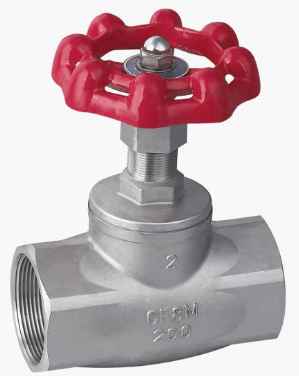

   法兰式截止阀的启闭件是圆柱形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关,一般不用来调节流量,定做时允许作调节和节流。公称压力1.6MPa-16.0MPa,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀门时,操作力所需要克服的阻力,是阀杆和填料的摩擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。按连接方式分为三种:法兰连接、丝扣连接、焊接连接。近年来,从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。我国阀门“三化给”曾规定,截止阀的流向,一律采用自上而下。本阀要水平安装   截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到大,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。  铸铁丝扣截止阀

主要标准:

  1、GB/T 12233-2006《通用阀门 铁质截止阀与升降式止回阀》

  2、GB/T 12235-2007《通用阀门 法兰连接钢制截止阀与升降止回阀》

  3、JB/T53174-94《截止阀 产品质量分等》

  4、JB/T53165-92《高压平衡截止阀》

  5、GB/T 587-2008《船用法兰青铜截止阀》

  6、GB/T 590-2008《船用法兰铸铁截止阀》

  7、GB/T 8464-2008《铁制和铜制螺纹连接阀门》

  8、GB8465.2-87《内螺纹连接闸阀、截止阀、球阀、止回阀 基本尺寸 铁制截止阀》



二、产品特点:

   1、结构简单,制造和维修比较方便

   2、工作行程小,启闭时间短

   3、密封性好,密封面间磨擦力小,寿命较长

执行标准:

   设计规范:GB/T 12235

   结构长度:GB/T 12221

   法兰连接:JB/T 79

   试验与检验:JB/T 9002

   产品标识:GB/T 12220

   供货规范:JB/T 7928



三、性能参数:

型号

J41H-16C~160C

J41Y-16C~160C

J41W-16P~160P

工作压力(MPa)

1.6~16.0

适用温度(℃)

≤425

≤150

适用介质

水、蒸汽、油品

弱腐蚀性介质

材料

阀体、阀盖

碳素钢

铬镍钛不锈钢

阀杆

铬不锈钢

铬镍钛不锈钢

密封面

堆焊铁基合金

堆焊硬基合金

本体材料

填料

石棉石墨、柔性石墨、聚四氟乙烯



四、压力试验MPa:

公称压力

1.6

2.5

4.0

6.4

10.0

16.0

强度试验

2.4

3.8

6.0

9.6

15.0

24.0

水密封试验

1.8

2.8

4.4

7.4

11.0

18.0

上密封试验

1.8

2.8

4.4

7.04

11.0

18.0

气密封试验

0.4-0.7



五、主要零件材料及性能:

体盖扳

阀杆

密封面

垫片(环)

填料

工作温度℃

适用介质

WCB

2Cr13

13Cr
STL
本体材料
尼龙

增强柔性石墨
1Crl3/柔性石墨
08软钢
0Cr18Ni9Ti
OCr18Ni12Mo2Ti

柔性石墨
增强柔性石墨
SFB-260
SFP-260

≤425



水、蒸汽、油品

WC1

38CrMoAI
25Cr2MoV

≤450

WC6

≤540

WC9

≤570

ZGCr5Mo

≤540

ZG1Cr18Ni9Ti

1Cr18Ni9Ti

≤200

硝酸类

ZGCr18Ni12Mo2Ti

1C18Ni12Mo2Ti

≤200

醋酸类



六、PN l.6MPa规格主要尺寸:

1.6MPa

DN

L

D

D1

D2

b

n-Φd

H

D0

凸面法兰
RF
J41H
J41Y
J41W
J41F
J41N

16C
16P
16R
16I

10

130

90

60

40

14

4-Φ14

198

120

15

130

95

65

45

14

4-Φ14

218

120

20

150

105

75

55

14

4-Φ14

258

140

25

160

115

85

65

14

4-Φ14

275

140

32

180

135

100

78

16

4-Φ18

280

160

40

200

145

110

85

16

4-Φ18

330

180

50

230

160

125

100

16

4-Φ18

350

200

65

290

180

145

120

18

4-Φ18

370

280

80

310

195

160

135

20

8-Φ18

400

280

100

350

215

180

155

20

8-Φ18

415

320

125

400

245

210

185

22

8-Φ18

460

360

150

480

280

240

210

24

8-Φ23

510

450

200

600

335

295

265

26

12-Φ23

710

500

250

650

405

335

320

30

12-Φ25

786

550

300

750

460

410

375

30

12-Φ25

925

600

2.5MPa规格主要尺寸

2.5MPa

DN

L

D

D1

D2

b

n-Φd

H

D0



10

130

90

60

40

16

4-Φ14

198

120

15

130

95

65

45

16

4-Φ14

218

120

20

150

105

75

55

16

4-Φ14

258

140

25

160

115

85

65

16

4-Φ14

275

140

32

180

135

100

78

18

4-Φ18

280

160

40

200

145

110

85

18

4-Φ18

330

180

50

230

160

125

100

20

4-Φ18

350

200

65

290

180

145

125

22

8-Φ18

400

280

80

310

195

160

135

22

8-Φ18

355

280

100

350

230

190

160

24

8-Φ23

415

320

125

400

270

220

188

28

8-Φ25

460

360

150

480

300

250

218

30

8-Φ25

510

450

200

600

360

310

278

34

12-Φ25

710

500

250

622

425

370

332

36

12-Φ30

786

550

300

698

485

430

390

40

16-Φ30

925

600

4.0MPa规格主要尺寸

4.0MPa

DN

L

D

D1

D2

D6

b

n-Φd

H

D0

凹凸法兰
MFM
J41H
J41Y
J41W
J41N

40
40P
40R
40I

10

130

90

60

41

35

14

4-Φ14

198

120

15

130

95

65

45

40

16

4-Φ14

233

120

20

150

105

75

55

51

16

4-Φ14

295

140

25

160

115

85

65

58

16

4-Φ14

285

160

32

180

135

100

78

66

18

4-Φ18

302

160

40

200

145

110

85

76

18

4-Φ18

355

200

50

230

160

125

100

88

20

4-Φ18

373

200

65

290

180

145

120

110

22

8-Φ18

408

280

80

310

195

160

135

121

22

8-Φ18

436

280

100

350

230

190

160

150

24

8-Φ23

480

320

125

4001

270

220

188

176

28

8-Φ25

588

360

150

480

300

250

218

204

30

8-Φ25

611

400

200

600

375

320

282

260

38

12-Φ30

720

400

6.4MPa规格主要尺寸

6.4MPa

15

170

105

75

55

40

18

4-14Φ

195

400

凹凸法兰
MFM
J41H
J41Y
J41W
J41N

64
64P
64R
64I

20

190

125

90

68

51

20

4-Φ18

228

160

25

210

135

100

78

58

22

4-Φ18

275

180

32

230

150

110

82

66

24

4-Φ23

325

200

40

260

165

125

95

76

24

4-Φ23

360

240

50

300

175

135

105

88

26

4-Φ23

410

280

65

340

200

160

130

110

28

8-Φ23

450

320

80

380

210

170

140

121

30

8-Φ23

485

360

100

430

250

200

168

150

32

8-Φ25

537

400

125

500

295

240

202

176

36

8-Φ30

631

400

150

550

340

280

240

204

38

8-Φ34

646

450

200

650

405

345

300

260

44

12-Φ34

813

500



七、根据用途:
  衬氟截止阀衬氟截止阀适用在-50~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体,液体介质的管路上使用.

  API美标截止阀美标截止阀执行ANSI和API标准,阀瓣和阀座的密封面采用不同硬度的司太立(Stellite)钴基硬质合金堆焊而成,密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。   国标截止阀国标截止阀是截止阀系列中常用的产品,阀座和阀瓣的密封面采用不同硬度的司太立(Stellite)钴基硬质合金堆焊而成,密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。

  针型阀针型阀是一种小口径仪表阀门,在仪表测量管道系统中起启闭和精确的流量控制作用,主要有电站仪表系列、油田专用系列、美标系列等。

  低温截止阀低温截止阀通常指工作温度低于 -110℃ 的阀门,广泛应用于液化天然气,液化石油气体和其它低温行业。目前可制造适用温度达 -196℃ 的截止阀,全部零件采用液氮进行低温预处理,完全避免使用过程中密封变形泄露。

  柱塞阀柱塞阀又名柱塞截止阀,其密封面采用径向密封结构,由套在磨光柱塞上的两个弹性密封圈通过阀体与阀盖的连接螺栓施加在阀盖上的载荷把柱塞周围的弹性密封圈压紧实现密封的截止阀门。

  保温夹套截止阀   保温夹套截止阀采用保温夹套设计,利用外部热源在阀门的外部循环加热,可以有效防止介质通过阀门时温度损失,保证介质的温度。

  锻钢截止阀   锻钢截止阀按照API 602标准设计制造,提供三种阀盖设计形式:螺栓式阀盖,焊接式阀盖,压力自紧密封阀盖,用户可根据需要选用不同的形式,提供RF法兰、NPT螺纹、SW焊接式三种连接方式。

  氧气专用截止阀   氧气专用截止阀采用材质优良的硅黄铜或不锈钢铸造而成,具有机械强度高,耐磨损、安全性好等优点。使用在氧气管路上,具有佳的防爆阻燃性能,消除了氧气管路上的不安全因素,广泛应用于钢铁、冶金、石化、化工等用氧工程的管网中。除了具有普通阀门的功能外,又有其自身的特点。在制造时采用严格的禁油措施,并且所有零件在安装前均进行严格的脱脂处理。

  波纹管截止阀   波纹管截止阀采用成形不锈钢波纹管设计,波纹管往复试验10000次无故障,密封性能可靠,适用于易燃易爆,有毒有害介质的工矿,可以有效地防止阀门外漏现象。





相关同类产品:

WJ41H美标波纹管截止阀                   J44B角式氨用截止阀

WJ41H德标波纹管截止阀                   J41Y铬钼钢截止阀

WJ41H波纹管截止阀                       J41N液化气截止阀

KJ43F三通抗生素截止阀                    J41W-16P不锈钢截止阀

KJ41F不锈钢抗生素截止阀                  J41H-16C铸钢截止阀

KJ41F抗生素截止阀                        J41B美标氨用截止阀

NKJ41H真空截止阀                        J41B方形氨用截止阀

J941H电动截止阀                         J41B氨用截止阀

J641F气动截止阀                         J11W不锈钢内螺蚊截止阀

J641F气动活塞式截止阀                  J21B氨用截止阀

J45H直流式截止阀                       J11B内螺纹氨用截止阀

J44Y高压角式截止阀                     DSJ4lH水封截止阀

J44H角式截止阀                         DJ41Y低温截止阀
