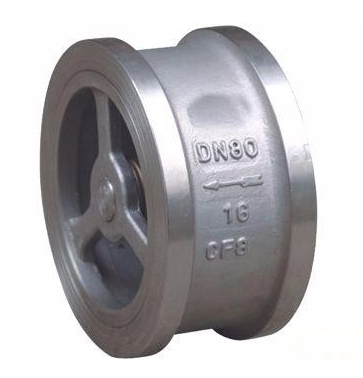

H72型对夹升降式止回阀

型号:H72H

产品时间:2012-06-25

简要描述:

H72对夹升降式止回阀由阀体、阀瓣、弹簧等组成,可以水平或垂直安装于多种管路系统,防止介质倒流作用,H72对夹升降式止回阀具有结构短、体积小

详细介绍

 一、H72型对夹升降式止回阀概述:

   H72对夹升降式止回阀由阀体、阀瓣、弹簧等组成,可以水平或垂直安装于多种管路系统,防止介质倒流作用,H72对夹升降式止回阀具有结构短、体积小、质量轻;阀瓣关闭快速,水锤压力小;流道通畅,流体阻力小;动作灵敏,密封性能好。H72对夹升降式止回阀广泛适用于各类流体介质的管道防止回流该产品采用对夹式连接,结构紧凑,阀瓣沿着中心定位作 升降运动,由于阀瓣的关闭行程短,并有弹簧加载,关闭速度快,可显著减少水锤现象。产品具有体积小、重量轻、动作灵敏、密封可靠、安装方便等特点,特别适合于安装空间受限制的场合采用,可适用于水、蒸气、油品、硝酸、醋酸、强氧化性介质等多种介质。

应用范围:
   对夹升降式止回阀适用于公称压力PN10~PN420、Class150~Class2500;公称通径DN15~DN1200、NPS1/2~48;工作温度-196℃~540℃的各种管路上,用于防止介质倒流。通过选用不同的材质,对夹式止回阀可适用于石化、冶金、电力、轻工、食品等行业中水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。

结构特点:
   1. 结构长度短,其结构长度只有传统法兰止回阀的1/4~1/8;
   2. 体积小、重量轻,其重量只有传统法兰止回阀的1/4~1/20;
   3. 阀瓣关闭快速,水锤压力小;
   4. 水平管道或垂直管道均可使用,安装方便;
   5. 对夹升降式止回阀流道通畅、流体阻力小;
   6. 动作灵敏、密封性能好;
   7. 阀瓣行程短、关阀冲击力小;
   8. 整体结构、简单紧凑、造型美观;
   9. 使用寿命长、可靠性高。

标准规范:
   设计制造标准:JB/T 8937
   结构长度标准:GB/T 12221-2005
   连接法兰标准:GB/T 9113
   压力温度等级:GB/T 12224-2005
   试验检验标准:GB/T 13927-2008



二、执行标准:
   设计制造:JB/T8937
   结构长度:JB/T8937
   配管法兰:JB/T74
   试验与检验:JB/T9092-1999
   产品型号:H71H、H71W
   尺寸范围:DN15~DN300
   压力等级:1.6~6.4MPa
   壳体材料:碳钢、不锈钢
   适用介质:气体、液体、蒸汽
   操作方式:自动



三、安装尺寸:

公称通径 阀门全开启
时的流体阻
力系数ξ
常温下阀门全开启时的水流量系数 流体的流向
DN NPS Kv(m3/h) Cv(U.S) Cv(U.K)
开启压力近似值KPa
50 2 2.6 63 74 62 2 1
65 21/2 2.4 109 128 107 2 1
80 3 2.3 172 201 169 2 1
100 4 2.0 289 338 283 2 1
125 5 1.8 476 557 466 2 1
150 6 1.5 750 878 735 2 1
200 8 1.3 1432 1675 1403 2 1
250 10 1.2 2330 2726 2283 2 1
300 12 1.0 3676 4301 3602 2 1
350 14 0.9 5274 6171 5169 2 1
400 16 0.8 7306 8548 7160 3 1
450 18 0.8 9246 10818 9061 3 1
500 20 0.8 11415 13356 11187 3 1
600 24 0.7 17573 20560 17222 3 1
700 28 0.7 23919 27985 23441 4 1
750 30 0.7 27458 32126 26909 4 1
800 32 0.7 31241 36552 30616 4 1
900 36 0.7 39539 46261 38748 4 1
1000 40 0.7 48814 57112 47838 4 1
1050 42 0.7 53817 62966 52741 4 1
1200 48 0.7 70292 82242 68886 4 1
