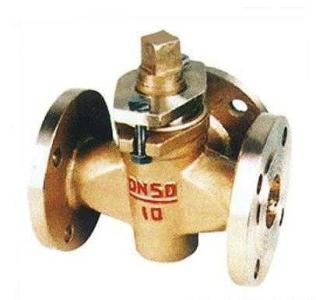

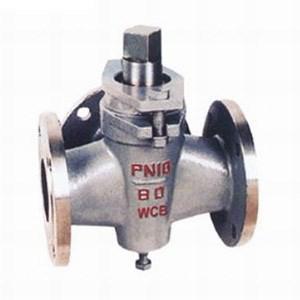

X44W三通全铜旋塞阀

型号:X44W-10T/16T/25T

产品时间:2012-06-29

简要描述:

X44W三通全铜旋塞阀常见的直通式主要用于截断流体。三通旋塞阀和四通式旋塞阀适用于流体换向旋塞阀的启闭件是一个有孔的圆柱体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。

详细介绍

一、X44W三通全铜旋塞阀概述:

   旋塞阀是关闭件或柱塞形的旋转阀,通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开,实现开启或关闭的一种阀门。旋塞阀的阀塞的形状可成圆柱形或圆锥形。在圆柱形阀塞中,通道一般成矩形;而在锥形阀塞中,通道成梯形。这些形状使旋塞阀的结构变得轻巧,但同时也产生了一定的损失。旋塞阀适于作为切断和接通介质以及分流适用,但是依据适用的性质和密封面的耐冲蚀性,有时也可用于节流。旋塞阀的通道有多种形式。常见的直通式主要用于截断流体。三通旋塞阀和四通式旋塞阀适用于流体换向旋塞阀的启闭件是一个有孔的圆柱体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。

优点:
    1、旋塞阀用于经常操作,启闭迅速、轻便。
   2、旋塞阀流体阻力小。
   3、旋塞阀结构简单,相对体积小,重量轻,便于维修。
   4、密封性能好
   5、不受安装方向的限制,介质的流向可任意。
   6、无振动,噪声小。

结构特点及选用
   (1)旋塞阀流体直流通过,阻力小,启闭方便、迅速。
   (2)旋塞阀在管道中主要用于切断、升配和改变介质流动方向。它易于适应多通道结构,以至一个阀可以获得两个、三个、甚至四个不同的流道,这样可以简化管道系统的设计,减少阀门门用量以及设备中需要的一些连接配件。
   (3)旋塞阀是历史上早被人们采用的阀件。由于结构简单,开闭迅速(塞子旋转1/4Q圈就能完成开闭动作),操作方便,流体阻力小,至今仍被广泛使用。目前主要用于低压,小口径和介质温度不高的情况下。
   (4)根据旋塞阀的结构特点和设计上所能达到的功能,可以按下列原则选用。
   ①用于分配介质和改变介质流动方向,其工作温度不高于300℃,公称压力PN≤1.6MPa、公称通径不大于300mm,建议选用多通路旋塞阀。
   ②牛奶、果汁、啤酒等食品企业业及制药厂等的设备和管道上,建议选用奥氏体不锈钢制的,紧定式圆锥形旋塞阀。
   ③油田开采、天然气田开采、管道输送的支管、精炼和清洁设备中,公称压力级不大于Class300、公称通径不大于300mm,建议选用油封式圆锥形旋塞阀。
   ④油田开采、天然气开采、管道输送的支管、精炼和清洁设备中,公称压力级不大于Class7500、公称通径不大于900mm、工作温度不高于340℃,建议选用油封式圆锥形旋塞阀。
   ⑤在大型化学工业中,含有腐蚀性介质的管道和设备中,要求开启或关闭速度较快的场合,对于以硝酸为基的介质可选用聚四氟乙烯套筒密封圆锥形旋塞阀;对于以醋酸为基的介质,可选用Crl8Nil 2M02Ti不锈钢镶聚四氟乙烯套筒密封圆锥形旋塞阀。
   ⑥在煤气、天然气、暖通系统的管道中和设备上,公称通径不大于200nm,宜选用填料式圆锥形旋塞阀。



二、主要材质:

零件名称

阀体

塞子

填料压盖

填料

X44W-1.0

铸铜

铸铜

铸铜

油浸石棉盘根
柔性石墨



三、主要性能规范:

型号

公称压力
PN(MPa)

试验压力PS(MPa)

适用介质

工作温度(℃)

壳体

密封

X44W-1.0

1.0

1.5

1.1

水、蒸汽、油品

≤100



主要尺寸:

型号

公称通径
DN(mm)

尺寸(mm)

L

D

D1

D2

f

b

z-φd

□s

h

H

X44W-1.0

15

80

95

65

45

2

14

4-φ14

14

26

99

20

90

105

75

55

2

16

4-φ14

14

34

124

25

110

115

85

65

2

16

4-φ14

17

38

133

32

115

135

100

78

2

18

4-φ18

18

45

152

40

150

145

110

85

3

18

4-φ18

26

55

212

50

170

160

125

100

3

20

4-φ18

28

74

260

65

220

180

145

120

3

20

4-φ18

32

82

295

80

250

195

160

135

3

22

4-φ18

40

95

327

100

300

215

180

155

3

26

8-φ18

45

135

425

125

350

245

210

185

3

24

8-φ18

54

154

482

150

400

280

240

210

3

24

8-φ23

62

172

512

200

450

335

295

265

3

24

8-φ23

75

195

605

250

530

390

350

320

3

28

12-φ23

85

230

660

300

580

440

400

368

4

30

12-φ23

100

263

760

安装与维护注意事项
 在安装旋塞阀时,为了防止损坏旋塞阀,并保证充分发挥旋塞阀的工作性能,应注意如下四点内容:
  1.要确保阀门处于开启状态。先对管道加热。尽可能多的将热从管道传递到旋塞阀。避免延长旋塞阀本身的加热时间。
  2.使用纱布或钢丝刷清除管道和切割部位,使其金属表面发光发亮。建议不要使用钢丝绒。
  3.先沿着垂直方向切割管道,并修整、去除毛刺,测量管径。
  4.在管道的外面和焊接罩的内部涂上焊剂,焊剂必须完全覆盖焊接表面。请有节制地使用焊剂。
