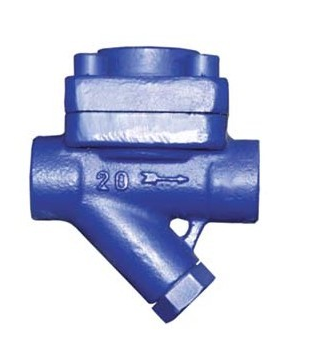

一、CS16H膜盒式蒸汽疏水阀概述：

   CS16H、CS66H膜盒式蒸汽疏水阀膜盒式蒸汽疏水阀（蒸汽压力平衡式）是目前国际上常用的先进节能型疏水阀。膜盒式蒸汽疏水阀的反应非常灵敏，工作时阀前存有高温凝结水，无蒸汽泄漏，节能效果显著。
   膜盒式蒸汽疏水阀的优点是：自动排空气，体积小，不怕冻，任意位置都可安装；维护方便，在管线上可以检查修理和更换零件；大背压率 ≤80% ，膜盒坚固，使用寿命长。
   CS16H、CS66H膜盒式蒸汽疏水阀适用于蒸汽主管线、蒸汽伴热管网、仪表伴热和小型加热设备的阻汽排水，使用范围很广。

二、工作原理：

   CS16H、CS66H膜盒式蒸汽疏水阀的主要动作元件是金属膜盒，内充一种气化温度比水的饱和温度低的液体。装置刚起动时，管道出现低温冷凝水，膜盒内的液体处于冷凝状态。阀门处于开启位置。当冷凝水温度渐渐升高，膜盒内充液开始蒸发，膜盒内压力上升，膜片带动阀心向关闭方向移动，在冷凝水达到饱和温度之前，疏水阀完全关闭，膜盒随蒸汽温度变化控制阀门开关，起到阻汽排水作用。有开阀温度低于饱和温度 15 ℃和 30 ℃两种膜盒供选择。

   液体膨胀式膜盒式蒸汽疏水阀是改天热静力式疏水阀的一种，它可以在蒸汽管网和用汽设备中，及时的排除冷凝水和自动的阻止蒸汽泄漏，从而可以保证供汽。用汽设备的正常进行，提高蒸汽输送和热源效率，该产品其关键盛温内件，采用优质钢渡纹管，特殊焊接工艺制成，节能效果显著。

三、结构特点

   1、具有排水温度调节机构，可在60-100℃之间调节，使用方便。
   2、排水是连续的，而且没有噪音。
   3、温度敏感元件，采用不锈钢耐腐蚀。
   4、不受振动，蒸汽压力波动和水温的影响。
   5、体积小、重量轻、安装方便。
   6、出色的排空气能力，可耐过热的蒸汽和水温。
   7、在压力范围内部是具有固定过冷和循环操作。
   8、阀内装膜盒，有单组、双组、多组。适用于大量场合。
   9、感温元件，耐腐蚀性强，使本阀寿命经久耐用。
   10、本体有碳钢不锈钢两种，小型轻量，立式安装效果佳，亦可任意角度安装。

四、主要性能和零部件：

五、主要外型尺寸
