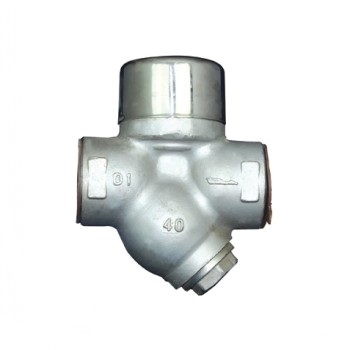

一、产品概述:
本疏水阀是利用热动力学特性,当凝结水排到较低压力区时会发生二次蒸发,并在粘度、密度等方面与蒸汽存在差异驱动启闭件。适用于蒸汽管路及蒸汽设备上,起到阻止蒸汽泄漏,排除凝结水的作用,从而达到节能和防止可能引起的故障。
二、特点与性能:
1、带蒸汽或空气保温装置,不受环境温度影响,减少动作频率,延长寿命。
2、备有过滤网和排污阀。
3、该阀动作灵敏可靠、排水量大。
三、主要零件材料:
主要零件Main Part |
阀体Body |
阀盖Donnet |
阀片Picture |
阀帽 |
材料 Material |
铸钢 |
铸钢 |
不锈钢Stainless Steel |
不锈钢 |
四、排水量(kg/h) :
产品型号
|
DN
|
工作压力( Mpa)
|
||||||
0.05
|
0.15
|
0.4
|
0.6
|
1.0
|
1.6
|
2.5
|
||
CS19H-16C
CS49H-16C CS69H-16C |
15.20.25
|
150
|
280
|
400
|
475
|
600
|
800
|
|
32.40.50
|
550
|
650
|
900
|
1200
|
1700
|
2100
|
|
|
CS19H-25
CS49H-25 CS69H-25 |
15.20.25
|
1717
|
1828
|
2536
|
2701
|
3202
|
3581
|
|
32.40
|
66
|
|
119
|
|
321
|
470
|
534
|
|
50
|
1800
|
2050
|
2600
|
3000
|
3500
|
4300
|
5000
|
|
CS19H-40
CS49H-40 CS69H-40 |
15.20.25
|
56
|
|
119
|
|
321
|
470
|
534
|
32.40.20
|
1800
|
2050
|
2600
|
3000
|
3500
|
4300
|
5000
|
五、主要外型及连接尺寸:
产品型号Produstion Type |
DN |
尺寸(mm)Dimensions |
|||||||||||||
螺纹连接 |
承插焊连接 |
法兰连接 |
|||||||||||||
L |
H |
L |
H |
d1 |
t |
L |
H |
D |
D1 |
D2 |
b |
f |
Z-φd |
||
CS19H-16C、25C、40C CS69H-16C、25C、40C CS49H-16C、25C、40C |
15 |
90 |
80 |
75 |
80 |
23 |
7 |
150 |
110 |
95 |
65 |
45 |
14 |
2 |
4-φ14 |
20 |
90 |
90 |
85 |
90 |
28 |
7 |
150 |
110 |
105 |
75 |
55 |
14 |
2 |
4-φ14 |
|
25 |
90 |
115 |
90 |
115 |
33 |
10 |
160 |
115 |
115 |
85 |
65 |
14 |
2 |
4-φ14 |
|
32 |
120 |
138 |
120 |
138 |
42 |
12 |
230 |
138 |
135 |
100 |
78 |
16 |
2 |
4×φ18 |
|
40 |
120 |
148 |
120 |
148 |
52 |
12 |
230 |
148 |
145 |
110 |
85 |
16 |
3 |
4×φ18 |
|
50 |
140 |
163 |
140 |
163 |
62 |
12 |
230 |
163 |
160 |
125 |
100 |
16 |
3 |
4×φ18 |
|
65 |
/ |
/ |
/ |
/ |
/ |
/ |
250 |
185 |
180 |
145 |
120 |
18 |
3 |
4×φ18 |
|
80 |
/ |
/ |
/ |
/ |
/ |
/ |
280 |
285 |
195 |
160 |
135 |
20 |
3 |
8×φ18 |
|
100 |
/ |
/ |
/ |
/ |
/ |
/ |
310 |
315 |
215 |
180 |
155 |
20 |
3 |
8×φ18 |
|
CS19H-16Z |
15 |
90 |
80 |
75 |
80 |
23 |
7 |
150 |
110 |
95 |
95 |
45 |
14 |
2 |
4-φ14 |
20 |
90 |
90 |
85 |
90 |
28 |
7 |
150 |
110 |
105 |
75 |
55 |
14 |
2 |
4-φ14 |
|
25 |
90 |
115 |
90 |
115 |
33 |
10 |
160 |
115 |
115 |
85 |
65 |
14 |
2 |
4-φ14 |
