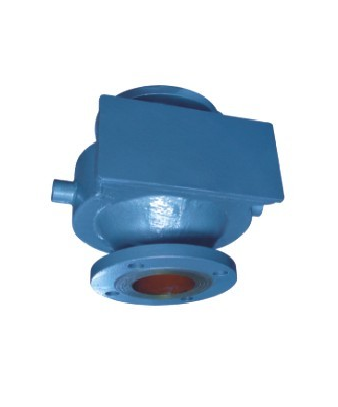

一、JZH夹套保温阻火器概述：
JZH型保温阻火器设备是安装於焦化石油储罐上的重要安全设备。它的功能是允许易爆气体通过，对火焰有阻止窒息作用。可以与呼吸阀配套使用，也可以单独使用。工作温度：常温。工作介质：精苯、粗苯、汽油、柴油、煤油、硫、焦油、酚油、蒽油、轻油、废油、软沥清、95%萘咄啶残油等。
二、技术参数：
|
壳体材质 |
碳钢、铝合金、不锈钢、衬里 |
|
阻火芯件材质 |
不锈钢 |
|
连接形式 |
法兰连接 螺纹连接 对焊连接 |
|
密封件材质 |
丁腈橡胶 聚四氟乙烯 金属垫片 |
|
防爆等级 |
BS 550：IIA IIB IIC |
|
工作温度 |
CS：-30～+350℃ SS：-80～+480℃ |
|
法兰标准 |
HG GB SH HGJ JB ANSI JIS |
|
设计制造检验标准 |
GB5908-86 SY7511-87 |
三、安装尺寸：
|
型号公称直径（mm） |
D |
D1 |
D2 |
D3 |
H |
H1 |
H2 |
H3 |
L |
L1 |
n-d |
|
|
JZH型带保温夹套 |
DN50 |
50 |
145 |
180 |
65 |
300 |
160 |
250 |
50 |
380 |
260 |
4-φ18 |
|
DN80 |
80 |
180 |
215 |
65 |
300 |
160 |
250 |
50 |
380 |
260 |
8－φ18 |
|
|
DN100 |
100 |
240 |
280 |
65 |
300 |
160 |
250 |
50 |
380 |
260 |
8-φ23 |
|
|
DN150 |
150 |
290 |
330 |
75 |
340 |
180 |
280 |
60 |
480 |
310 |
8-φ23 |
|
|
DN200 |
200 |
350 |
390 |
75 |
340 |
180 |
280 |
60 |
590 |
370 |
12-φ23 |
|
