一、H41Y锻钢止回阀介绍：

第二种设计形式是烛接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可须用全焊透连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密封环密封。法适应于闸阀、截止阀、升降式止回阀和旋启式止回阀及球阀。

二、设计结构和特征：
法兰阀门符合API602，MSS-SP-118(可采用标准)和ANSI B16.34、B35352。检验与测试按API598，标志按MSS-SP-25
采用以下结构
全径或缩径
结构长度按ANSI B16.5 F16.5
法兰自紧式阀盖
明杆支架型
自定心压板压套式
整体上密封座
整体阀体法兰
对焊接端符合ASME B16.25
RTJ阀体阀盖连接形式
螺栓连接、缠绕垫片密封式阀盖，螺式连接，全焊密封式阀盖以及螺纹连接内压自紧密封阀盖

三、标准材质明细表：

序号	Part Name	CS to ASTM	AS to ASTM	SS to ASTM
序号	Part Name	Type A105	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105	A182 F22	A182 F304(L)	A182 F316(L)
2	阀盖	A105	A182 F22	A182 F304(L)	A182 F316(L)
3	阀瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
4	铭牌	SS
5	垫片	316夹柔性石墨		316夹PTFE
6	螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
适用介质		水、蒸汽、油品等		水、蒸汽、油品等	硝酸、醋酸等
适用温度		-29℃～425℃		-29℃～550℃	-29℃～180℃

注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

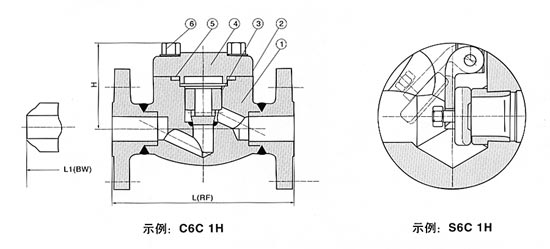

尺寸（mm）和重量（kg）

NPS			1/2"	3/4"	1"	11/4"	11/2"	2"
L(RF) L1(BW)	150Lb		108	117	127	140	165	203
	300Lb		152	178	203	216	229	267
	600Lb		165	190	216	229	241	292
H	150Lb ～ 300Lb		61	61	79	95	103	118
H	600Lb		61	79	95	103	118	135
重量	150Lb	RF	2.56	3.37	4.37	8.17	8.94	12.64
	150Lb	BW	1.70	190	2.10	5.12 >	5.50 >	1.89 >
	300Lb	RF	2.73 >	3.65 >	4.74 >	8.77 >	9.60 >	13.70 >
	300Lb	BW	1.90 >	2.10 >	3.00 >	5.12 >	6.60 >	7.85 >
	600Lb	RF	3.00 >	4.00 >	5.83 >	9.47 >	10.10 >	15.6 >
	600Lb	BW	2.00 >	3.12 >	4.25 >	7.25 >	8.56 >	13.60 >

四、标准材质明细表：

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
序号	零件名称	Type A105	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105	A182 F22	A182 F304(L)	A182 F316(L)
2	阀盖	A105	A182 F22	A182 F304(L)	A182 F316(L)
3	闪瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
4	铭牌	SS
5	垫片	316夹柔性石墨
6	螺栓	A193 B7	A193 B16	A193 B8(M)	A193 B8M
适用介质		水、蒸汽、油品等		水、蒸汽、油品等	硝酸、醋酸等
适用温度		-29℃～425℃		-29℃～550℃	-29℃～180℃
