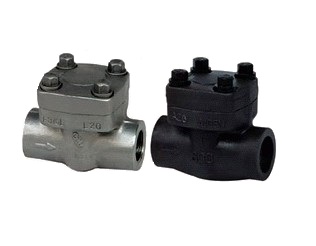

一、H61Y承插焊锻钢止回阀概述：
内螺纹与承插焊锻钢止回阀有三种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封。
二、标准材质明细表：
|
序号 |
零件名称 |
CStoASTM |
AStoASTM |
SStoASTM |
|
|
A105 |
F22 |
F304（L） |
F316（L） |
||
|
1 |
阀体 |
A105 |
A182F22 |
A182F304（L） |
A182F316（L） |
|
2 |
阀瓣 |
A276420 |
A276304 |
A276304（L） |
A276316（L） |
|
3 |
密封螺母 |
316夹柔性石墨 |
316夹PTFE |
||
|
4 |
密封圈 |
A105 |
A182F22 |
A182F304（L） |
A193 B8（M） |
|
5 |
固定螺母 |
SS |
|||
|
6 |
提升螺栓 |
A193B7 |
A193B16 |
A193B8（M） |
A193B8（M） |
|
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
||
|
适用温度 |
?29℃～425℃ |
?29℃～550℃ |
?29℃～200℃ |
||
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸（MM）和重量（KG）
|
NPS |
缩径 |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
|
全径 |
|
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
|
L |
79 |
79 |
92 |
111 |
120 |
152 |
172 |
200 |
|
|
W |
61 |
61 |
65 |
79 |
95 |
103 |
118 |
132 |
|
|
重量 |
螺栓式 |
1.4 |
1.2 |
1.5 |
3.1 |
3.9 |
5.6 |
8.9 |
12.5 |
|
焊接式 |
1.1 |
1.0 |
1.2 |
2.9 |
3.3 |
4.9 |
8.1 |
10.9 |
|
意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;
三、尺寸（MM）和重量（KG）
|
NPS |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
|
L |
800LB |
79 |
79 |
92 |
111 |
120 |
120 |
140 |
|
900LB～1500LB |
92 |
111 |
111 |
120 |
120 |
140 |
178 |
|
|
W |
800LB |
61 |
61 |
78 |
84 |
101 |
120 |
133 |
|
900LB～1500LB |
79 |
79 |
79 |
97 |
105 |
120 |
140 |
|
|
重量 |
800LB |
1.1 |
1.0 |
1.9 |
3.9 |
4.5 |
7.3 |
10.0 |
|
900LB～1500LB |
3.1 |
3.0 |
3.6 |
4.3 |
6.1 |
8.8 |
12.6 |
|
