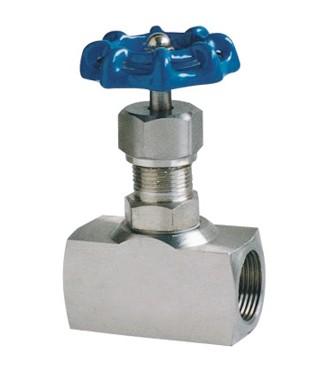

一、J13W内螺纹针型阀概述：
针型阀是一种可以精确调整的阀门，用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是针型阀。仪表针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。任何阀门的作用都是为了切断流体. 根据阀芯的不同,可以分为截止阀,闸阀,旋塞阀,球阀蝶阀,针型阀等等. 针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封.针型阀形与压力表配合使用是合适的了.一般的针型阀形都做成螺纹连接。
适用介质：水、油品、蒸汽、石油气等
公称通径：6~40mm
工作压力：1.6～32.0MPa
适用温度：-20℃～570℃
材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等
采用锻管连接和螺纹连接，适用燃气设备容器连接压力表测量配套等其它燃气管路上。
二、主要零件材料：
|
零件名称
|
阀杆、阀盖
|
阀杆、阀瓣
|
填料
|
|
J13w-16p
|
铬镍不锈钢
|
铬镍不锈钢
|
聚四氧乙稀、柔性石墨
|
|
J13w-160、J13w-40
|
优质碳钢
|
铬不锈钢
|
三、主要性能规范：
|
型号
|
公称压力(Mpa)
|
试验压力PS(MPs)
|
工作压力(Mpa)
|
工作温度(℃)
|
适用介质
|
||
|
壳体
|
密封（液）
|
密封（气）
|
|||||
|
J13w-16
|
16
|
2.4
|
1.76
|
0.6
|
16
|
p≤200℃
|
液化石油气水、油品等
|
|
J13w-40p
|
4.0
|
6.0
|
4.4
|
0.6
|
4.0
|
||
|
J13w-160
|
16.0
|
24.0
|
17.6
|
0.6
|
16.0
|
C≤425℃
|
|
|
J13w-320p
|
32.0
|
48.0
|
35.2
|
0.6
|
32.0
|
||
四、主要外形及连接尺寸： (mm)
|
公称直径DN(mm)
|
管螺纹
|
尺寸
|
重量(Kg)
|
||||
|
Do
|
L
|
H
|
Hi
|
d
|
|||
|
6
|
1/4
|
60
|
55
|
92
|
102
|
4
|
0.63
|
|
10
|
3/8
|
60
|
60
|
90
|
100
|
5
|
0.65
|
|
15
|
1/2
|
65
|
65
|
97
|
107
|
6
|
0.8
|
|
20
|
3/4
|
80
|
80
|
109
|
121
|
8
|
1.07
|
|
25
|
1
|
100
|
90
|
122
|
132
|
10
|
1.8
|
|
32
|
11/4
|
140
|
128
|
180
|
191
|
15
|
5.0
|
|
40
|
11/2
|
160
|
148
|
200
|
215
|
18
|
7.2
|
