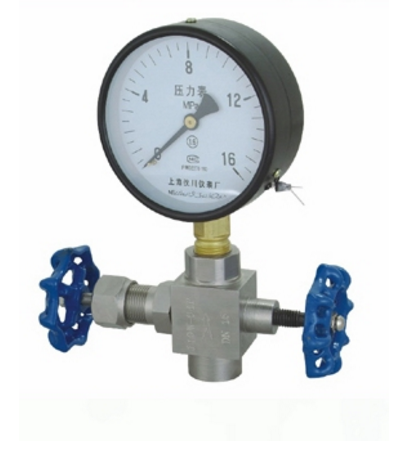

J19H压力表针型阀

型号:J19H

产品时间:2012-07-02

简要描述:

J19H压力表针型阀与压力表配合使用是合适的了.一般的针型阀形都做成螺纹连接。 适用介质:水、油品、蒸汽、石油气等

详细介绍

一、J19H压力表针型阀概述:

   针型阀是一种可以精确调整的阀门,用途较广,比如火焰切割用的割距,调整火焰温度的旋钮就是针型阀。仪表针型阀是仪表测量管路系统中重要组成部分,主要有截止阀和球阀,其功用是作开启或切断管道通路用。任何阀门的作用都是为了切断流体. 根据阀芯的不同,可以分为截止阀,闸阀,旋塞阀,球阀蝶阀,针型阀等等. 针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封.针型阀形与压力表配合使用是合适的了.一般的针型阀形都做成螺纹连接。
   适用介质:水、油品、蒸汽、石油气等
   公称通径:6~40mm
   工作压力:1.6~32.0MPa
   适用温度:-20℃~570℃
   材料:20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等

   主要零件材料 碳钢、不锈钢 工作压力 1.6~32MPa(Mpa) 工作温度 ≤425(℃) 使用介质:水、油品、液化石油气、蒸汽、酸碱液.



二、主要零件材料:

零件名称
Part name
阀杆
Stem
阀体
Body
阀底座
Base
填料
Packing
填料阀盖 Packing
bonnet
手轮Handwheel
J19H-320-DN6
碳钢
Carbon steel
铬不锈钢
Cr. Stainless steel
聚四氟乙稀,柔性石墨
PTFE,Soft graphite
碳钢Carbon steel
优质碳钢
High grade carbon steel
J19W-320P-DN15
铬镍不锈钢
Cr. Ni Stainless stee
铬不锈钢
Cr. Stainless steel
铬镍不锈钢
Cr. Ni Stainless steel
不锈钢Stainless steel



三、主要性能规范:

型号
Type
公称压力PN Mpa
试验压力PS(Mpa)_Test pressure
工作压力(Mpa) Working pressure
工作温度(OC) Working temps.
适用介质Applicable medium
壳体
Shell
密封(液)Seal
密封(气)Seal
J19H-320
32.0
48.0
35.2
0.6
32.0
P≤540OC
液化石油气水,酸,蒸汽,油品等 Petroleum gas Water,As,Steam,Oil,etc.
J19W-320P
32.0
48.0
35.2
0.6
32.0
C≤425 OC



四、主要外形及连接尺寸:

型号
Type
公称直径
DN(mm)
尺寸 Dimension
重量(kg)Weight
L1
Do
D2
D1
H
H1
M1
Rc
J19H-320
6
100
65
14
5
100
110
M20×1.5左
-
1.2
J19W-320P
15
85
65
-
-
100
110
M20×1.5
G1/2”
1.0
