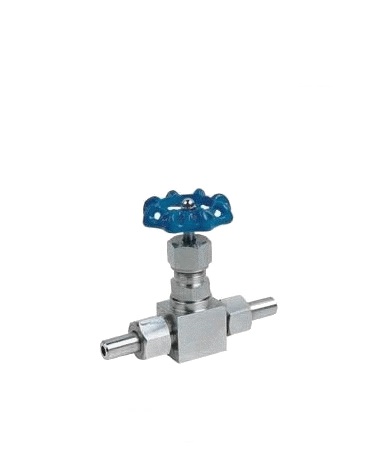

一、J21W不锈钢针型阀概述：
针型阀是一种可以精确调整的阀门，用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是针型阀。仪表针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。任何阀门的作用都是为了切断流体. 根据阀芯的不同,可以分为截止阀,闸阀,旋塞阀,球阀蝶阀,针型阀等等. 针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封.针型阀形与压力表配合使用是合适的了.一般的针型阀形都做成螺纹连接。
适用介质：水、油品、蒸汽、石油气等
公称通径：6~40mm
工作压力：1.6～32.0MPa
适用温度：-20℃～570℃
材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等
外螺纹针型阀 产品型号：J23W 公称通径：DN6-DN25 材质：碳钢、不锈钢 压力：PN2.5-PN4.0 适用介质：液化石油气、酸、水、蒸汽、油品等.
二、主要零件材料：
|
零件名称
Part name |
阀杆，阀盖
Stem，Bonnet |
阀杆，阀瓣
Stem，disc |
填料
Packing |
|
J21 /3W-16P
|
铬镍不锈钢
Cr. Ni Stainless steel |
铬镍不锈钢
Cr. Ni Stainless steel |
聚四氟乙稀，柔性石墨 PTFE，Soft graphite
|
|
J21 /3W-160、J2W1 3-40
|
优质碳钢
High grade carbon steel |
铬不锈钢
Cr. Stainless steel |
三、主要性能规范：
|
型号
Type |
公称压力PN Mpa
|
试验压力PS(Mpa)_Test pressure
|
工作压力(Mpa) Working pressure
|
工作温度(OC) Working temps.
|
适用介质Applicable medium
|
||
|
壳体 Shell
|
密封(液)Seal
|
密封(气)Seal
|
|||||
|
J23W-16
|
1.6
|
2.4
|
1.76
|
0.6
|
1.6
|
P≤540OC
|
液化石油气水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc.
|
|
J23W-40P
|
4.0
|
6.0
|
4.4
|
0.6
|
4.0
|
||
|
J23W-160
|
16.0
|
24.0
|
17.6
|
0.6
|
16.0
|
C≤425 OC
|
|
|
J23W-320P
|
32.0
|
48.0
|
35.2
|
0.6
|
32.0
|
||
|
J23W-420P
|
42.0
|
63.0
|
46.2
|
0.6
|
42.0
|
||
四、主要外形及连接尺寸：
|
公称直径DN（mm）
|
尺寸 Dimension
|
重量(kg)Weight
|
||||||
|
Do
|
D1
|
D2
|
L
|
H1
|
H2
|
M
|
||
|
6
|
65
|
14
|
6
|
140
|
96
|
106
|
20×1.5
|
0.9
|
|
10
|
80
|
18
|
10
|
160
|
115
|
125
|
24×1.5
|
1.18
|
|
15
|
100
|
22
|
15
|
180
|
122
|
132
|
30×2
|
2.0
|
|
20
|
110
|
28
|
18
|
220
|
156
|
166
|
30×2
|
3.5
|
|
25
|
140
|
33
|
22
|
230
|
169
|
180
|
39×2
|
4.3
|
五、选用原则
1、低温介质的管路系统和装置上，宜选用加上阀盖的低温针型阀。
2、炼油装置的催化裂化装置的管路系统上，可选用升降杆式针型阀。
3、化工系统的酸碱等腐蚀性介质的装置和管路系统中，宜选用奥氏体不锈钢制造的、聚四氟乙烯为阀座密封圈的全不锈钢针型阀。
4、冶金系统、电力系统、石化装置、城市供热系统中的高温介质的管路系统或装置上，可选用金属对金属密封针型阀。
5、需要进行流量调节时，可选用蜗轮蜗杆传动的、气动或电动的带V 形开口的调节针型阀。
6、石油、天然气的输送主管线、需要清扫管线的，又需埋设在地下的，选用全通径、全焊接结构的针型阀；埋设在地上的，选择全通径焊接连接或法兰连接的球阀。
7、成品油的输送管线和贮存设备，选用法兰连接的针型阀。
8、城市煤气和天然气的管路上，选用法兰连接和内螺纹连接的针型阀。
9、冶金系统中的氧气管路系统中，宜选用经过严格脱脂处理，法兰连接的针型阀。
