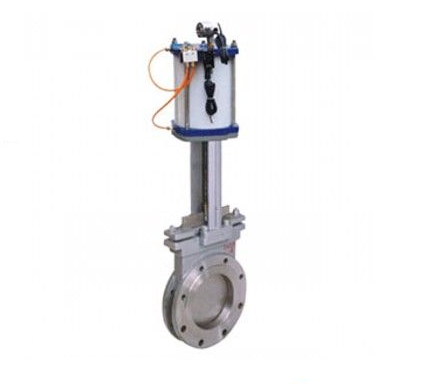

一、PZ673F气动对夹式刀闸阀概述：

　　 1可提升的闸板密封面，可刮除密封面上的粘着物，自动清除杂物；
　　2具备关断或关断+节流的双重使用功能；
　　3超短结构长度，节省材料，减轻管路系统整体重量；
　　4占用有效空间小，能有效支持管道的强度，减少管道振动；
　　5三角形的支架节省原材料，保证需要的力学性能；
　　6阀体上的导向块使闸板正确运动。挤压快保证闸板有效密封；　　7适合在不同排布管道上任意角度安装。
结构与原理
　　(1)阀体、(2)支架、(3)手轮：球黑铸铁　　(4)阀芯：不锈钢　　(5)橡胶垫片　　(6)四氟孔板　　(7)填料：四氟密封圈　　(8)压盖子：不锈钢　　(9)丝杆、(10)阀杆螺母：不锈钢　　(11)拼帽：35#
性能
　　 1.用于近远程控制，还可以按照用户的要求实现远程位置显示及远程集控。
　　2.重量轻：本体采用碳钢制成，重量较传统闸阀重量减轻约20%-30%，安装维修方便。
　　3. 使用该阀门能提高输送管路系统的关闭密封性能，大限度地杜绝泄漏，对提高生产效率，保护环境将起到积极的推进作用。　　4.密封面采用高耐磨，耐腐蚀陶瓷材料，采用镶嵌技术，耐腐蚀性高，耐磨性好，从而使得阀门寿命长，性价比较普通阀门提高10倍。
选购须知
　　 1用户选购时，必须注明阀门公称通经、压力及阀门连接所需标准；
　　2所需阀门如有特殊需求，必须注明特殊尺寸、特殊材质等各项参数；
安装及使用说明
　 1. 刀型闸阀安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；
　　2. 各连接部位螺栓，要求均匀拧紧；
　　3. 检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
　　4. 用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；
　　5. 用户在安装阀门时，必须预留阀门驱动的必要空间；
　　6. 驱动装置的接线须按线路图进行；
　　7. 刀闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。

二、主要性能规范：

公称压力（MPa)	壳体试验（MPa)	密封试验（MPa)	工作温度	适用介质
1.0 1.6	1.5 2.4	1.1 1.8	≤100℃ ≤425℃	纸浆、污水、煤浆、灰、渣水混和物

三、主要零部件材质：

体、盖	闸阀	阀杆	密封面
不锈钢、碳钢、灰铸铁	碳钢、不锈钢	不锈钢	橡胶、四氟、不锈钢、硬质合金

四、主要外形及连接尺寸(mm)：PZ673H、PZ673X、PZ673Y、PZ643H、PZ643F、PZ643X

MPa	DN	L	D1	D2	H	n-M	MPa	DN	L	D1	D2	H	n-M
0.6 MPa	50	48	90	110	335	4-M12	1.0 MPa	50	48	100	125	335	4-M16
	65	48	110	130	363	4-M12		65	48	120	145	363	4-M16
	80	51	125	150	395	4-M16		80	51	135	160	395	4-M16
	100	51	145	170	465	4-M16		100	51	155	180	465	8-M16
	125	57	175	200	530	8-M16		125	57	185	210	530	8-M16
	150	57	200	225	630	8-M16		150	57	210	240	630	8-M20
	200	70	255	280	750	8-M16		200	70	265	295	750	8-M20
	250	70	310	335	900	12-M16		250	70	320	350	900	12-M20
	300	76	362	395	1120	12-M20		300	76	368	400	1120	12-M20
	350	76	412	445	1260	12-M20		350	76	428	460	1260	16-M20
	400	89	462	495	1450	16-M20		400	89	482	515	1450	16-M22
	450	89	518	550	1600	16-M20		450	89	532	565	1600	20-M22
	500	114	568	600	1800	16-M20		500	114	585	620	1800	20-M22
	600	114	670	705	2300	20-M22		600	114	685	725	2300	20-M27
	700	127	775	810	2500	24-M22		700	127	800	840	2500	24-M27
	800	127	880	920	2800	24-M27		800	127	898	950	2800	24-M30
	900	154	980	1020	3100	27-M27		900	154	1005	1050	3100	28-M30
	1000	165	1080	1120	3400	28-M27		1000	165	1115	1160	3400	28-M30
	1200	190	1295	1340	3600	32-M30		1200	180	1325	1380	3600	32-M36
