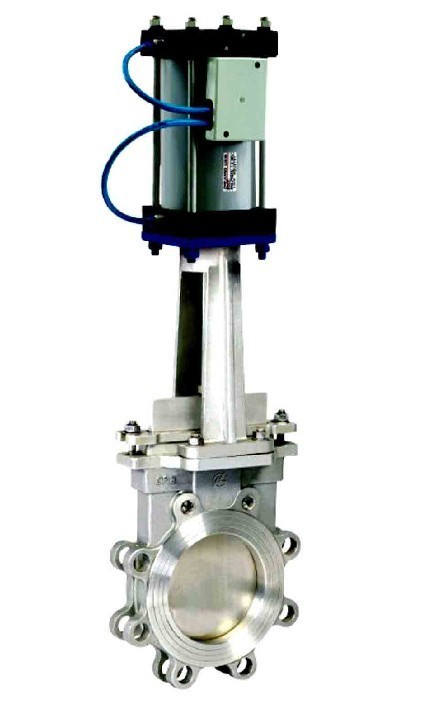

一、PZ673H气动刀型闸阀概述：
   又称刀门闸阀，刀型浆液阀，它的启闭件是闸板，闸板的运动方向与流体方向相垂直，靠可以切割纤维材料的刀刃形闸板来切断介质，闸板有两个密封面,常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为50,楔式刀型闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。阀体实际上不存在腔室，闸板在侧面导向槽内升降，并由底部的凸耳紧压在阀座上，如需达到较高的介质密封性时，可选用O形密封阀座实现双向密封。刀闸阀具有较小的安装空间，工作压力低，不易堆积杂物，价格较低。

　　 1可提升的闸板密封面，可刮除密封面上的粘着物，自动清除杂物；
 　　2具备关断或关断+节流的双重使用功能；
 　　3超短结构长度，节省材料，减轻管路系统整体重量；
 　　4占用有效空间小，能有效支持管道的强度，减少管道振动；
 　　5三角形的支架节省原材料，保证需要的力学性能；
 　　6阀体上的导向块使闸板正确运动。挤压快保证闸板有效密封； 　　7适合在不同排布管道上任意角度安装。
结构与原理
　　(1)阀体、(2)支架、(3)手轮：球黑铸铁 　　(4)阀芯：不锈钢 　　(5)橡胶垫片 　　(6)四氟孔板 　　(7)填料：四氟密封圈 　　(8)压盖子：不锈钢 　　(9)丝杆、(10)阀杆螺母：不锈钢 　　(11)拼帽：35#
性能
　　 1.用于近远程控制，还可以按照用户的要求实现远程位置显示及远程集控。
 　　2.重量轻：本体采用碳钢制成，重量较传统闸阀重量减轻约20%-30%，安装维修方便。
 　　3. 使用该阀门能提高输送管路系统的关闭密封性能，大限度地杜绝泄漏，对提高生产效率，保护环境将起到积极的推进作用。 　　4.密封面采用高耐磨，耐腐蚀陶瓷材料，采用镶嵌技术，耐腐蚀性高，耐磨性好，从而使得阀门寿命长，性价比较普通阀门提高10倍。
选购须知
　　 1用户选购时，必须注明阀门公称通经、压力及阀门连接所需标准；
 　　2所需阀门如有特殊需求，必须注明特殊尺寸、特殊材质等各项参数；
安装及使用说明
　　 1. 刀型闸阀安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；
　 　 2. 各连接部位螺栓，要求均匀拧紧；
 　　3. 检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
 　　4. 用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；
 　　5. 用户在安装阀门时，必须预留阀门驱动的必要空间；
 　　6. 驱动装置的接线须按线路图进行；
 　　7. 刀闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。

二、主要性能规范：

三、主要零部件材质：

四、主要外形及连接尺寸(mm)：PZ673H、PZ673X、PZ673Y、PZ643H、PZ643F、PZ643X
