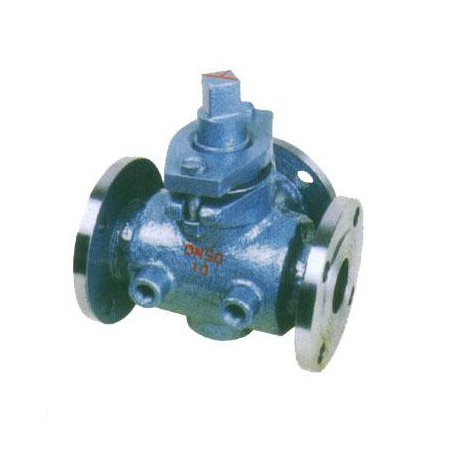

一、BX44W三通保温旋塞阀概述：

保温阀对工业生产中大量的阀门采取良好的保温措施，不仅能获得良好的节能效果，而且也可以提高阀门的安全可靠性，延长阀门使用寿命，旋塞阀用途：
由于旋塞阀密封面之间运动带有擦拭作用，而在全开时可完全防止与流动介质的接触，故它通常也能用于带悬浮颗粒的介质。旋塞阀的另一个重要特性是它易于适应多通道结构，以致一个阀可以获得两个、三个，甚至四个不同的流道。这样可以简化管道系统的设计、减少阀门用量以及设备中需要的一些连接配件。

工作原理
　　用带通孔的塞体作为启闭件的阀门。塞体随阀杆转动，以实现启闭动作。小型无填料的旋塞阀又称为旋塞阀
“考克”。旋塞阀的塞体多为圆锥体（也有圆柱体），与阀体的圆锥孔面配合组成密封副。旋塞阀是使用早的一种阀门，结构简单、开关迅速、流体阻力小。普通旋塞阀靠精加工的金属塞体与阀体间的直接接触来密封，所以密封性较差，启闭力大，容易磨损，通常只能用于低（不高于1兆帕）和小口径（小于100毫米）的场合。

二、BX44W-1.0C/P三通保温旋塞阀主要性能规范

型号	公称压力 PN（MPa）	试验压力PS（MPa）		工作压力 P（MPa）	适用介质	工作温度（℃）
型号	公称压力 PN（MPa）	壳体	密封	工作压力 P（MPa）	适用介质	工作温度（℃）
BX44W-1.0P	1.0	1.5	1.1	1.0	硝酸类等	≤250
BX44W-1.0C	1.0	1.5	1.1	1.0	非腐蚀、弱腐蚀	≤200

三、BX44W三通保温旋塞阀主要尺寸：

口径（DN）	L		D	D1	D2	z-φd
20	145	150	105	75	55	4?14
25	145	160	115	85	65	4?14
32	165	190	135	100	78	4?18
40	180	200	145	110	85	4?18
50	200	220	160	125	100	4?18
65	220	280	180	145	120	4?18
80	250	300	195	160	135	4?18
100	300	340	215	180	155	8?18
125	350		245	210	185	8?18
150	400		280	240	210	8?23
200	450		335	295	265	8?23
250	530		390	350	320	12?23
300	580		440	400	368	12?23

四、BX44W三通保温旋塞阀主要材料：

零件名称	阀体、塞子	填料
BX44W-1.0P BX44W-1.0R	不锈钢	石墨盘根+304
BX44W-1.0C	铸钢	石墨盘根+304
