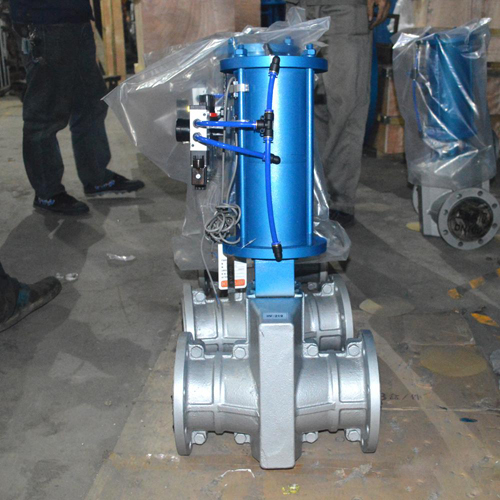

GJ641X-6L气动管夹阀

型号:GJ641X-6L

产品时间:2012-07-08

简要描述:

管夹阀是利用阀体同橡胶管套间的水压或气压使管套变形合拢将流体截断

详细介绍

一、GJ641X-6L气动管夹阀特点

1.无压力、无堵塞、五泄漏、防水撞冲击
2.特别适用于含颗粒的液--固及气--固二相流
3.橡胶管套带有前卫增强结构,耐磨、抗疲劳

二、GJ641X-6L气动管夹阀工作原理

 管夹阀是利用阀体同橡胶管套间的水压或气压使管套变形合拢将流体截断。

三、GJ641X-6L气动管夹阀主要性能:

适用温度 适用介质 注:此为本厂基型产品适用温度,如有不同要求请参阅前页进行选择
≤85℃ 矿浆、磨料、干湿型粉尘类

四、GJ641X-6L气动管夹阀主要零件的材料:

名称 阀体 套管 阀杆 缸杆 活塞 压杆 托架
材料 铝合金 橡胶 铸铜、碳钢 碳钢 碳钢 铝合金 球墨铸铁

五、GJ641X-6L气动管夹阀主要外形尺寸和连接尺寸(mm)

公称通径 DN\ Mm 公称压力\mpa 工作压力\mpa L L1 D D1 Z-φd H A 重量Kg
25 0.6 0.6 160 124 115 85 4-14
32 165 145 140 100 4-18
40 190 157 150 110 4-18
50 210 160 160 125 4-18
65 250 199 180 145 4-18
80 300 222 195 160 4-18
100 350 250 215 180 8-18
125 430 318 245 210 8-18
150 500 350 280 240 8-23
200 650 446 335 295 8-23 1000 265
250 800 516 392 350 12-23 1174 330
300 950 562 445 400 12-23
采用标准设计与制造:Q\JBGN02 结构长度:Q\JBGN02 法兰连接尺寸:JB78(PN1.0Mpa)
