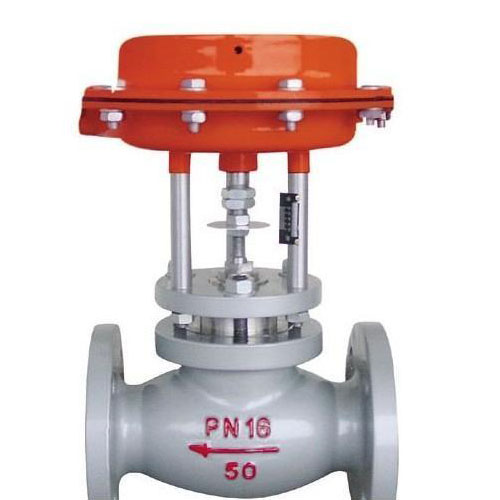

ZMBQ常闭气动薄膜切断阀

型号:ZMBQ

产品时间:2012-07-10

简要描述:

ZMBQ常闭气动薄膜切断阀配有多弹簧执行机构,当该阀接受到调节仪表信号后关闭,开启或改变介质流向,达到对压力、流量、温度或液位等工艺参数的自动控制

详细介绍

一、ZMBQ常闭气动薄膜切断阀概述:

气动薄膜切断阀配有多弹簧执行机构,当该阀接受到调节仪表信号后关闭,开启或改变介质流向,达到对压力、流量、温度或液位等工艺参数的自动控制。

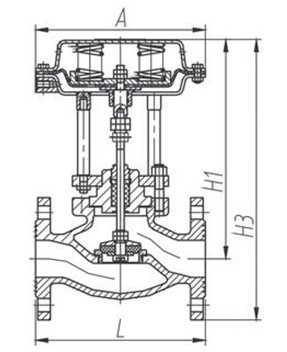

    气动薄膜切断阀由气动薄膜执行机构和阀体两部分组成。具有结构简单、动作灵敏、性能好、体小量轻、维修方便等特点,广泛应用于石油、化工、冶金、电力、印染、环保、食品、医药等各种行业的生产过程自动化控制和远程自动化控制环境中。

 气动薄膜切断阀采用顶导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。


    切断阀接受来自调节仪表的信号,切断、开启或改变介质流向,达到对压力、流量、液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和运程控制系统中。
    有薄膜式、活塞式两种。明科阀体结构有单座、套筒、双座(二位三通)三种,密封形式有填料密封和波纹管密封两种,产品公称压力等级有PN10、16、40、46四种,公称口径范围DN20~200mm。适用流体温度由-60~450℃。泄漏量等级为IV级或VI级。流量特性为快开。

二、ZMBQ常闭气动薄膜切断阀产品特点:

断阀采用多弹簧执行机构与调节机构用三根立相连,整个高度可减小约30%,重量可减轻约30%。
阀体按流体力学原理设计成等截面低流阻流道,额定流量系统数增大30%。
阀内件密封部分有严密型和软密封两种,明科严密型为堆焊硬质合金,软密封型为质材料制作,关闭进密封性能优良。
平衡型阀内件,提高了切断阀的许用压差。
波纹管密封型对移动的阀杆形成完全的密封,堵绝了介质外漏的可能性。
活塞式执行机构,操作力大,使用压差大。

三、ZMBQ常闭气动薄膜切断阀零件材料:

阀体、密封套筒:HT200、ZG230-450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12MO2Ti
阀芯、阀座:1Cr18Ni9T、 OCr18Ni12MO2Ti、1Cr18Ni9Ti堆焊司太莱合金
套筒、阀塞:1Cr18Ni9T、 OCr18Ni12MO2Ti、1Cr18Ni9Ti堆焊司太莱合金
填料:聚四氟乙烯,柔性石墨
波纹膜片:丁晴橡胶夹增强涤纶织物
弹簧:60Si2Mn
阀杆、推杆:2Cr13、1Cr18Ni9Ti
阀芯、阀塞(软质件):增强聚四氟乙烯
波纹管:1Cr18Ni9Ti
